AVR regulátor napětí pro naftové elektrocentrály HDE 15000EA3, HDE 15000SA3 a HDE 18000SA3
Automatický regulátor napětí AVR pro naftové elektrocentrály HDE 15000EA3, HDE 15000SA3 a HDE 18000SA3. Udržuje výstupní napětí generátoru na stabilní hodnotě bez ohledu na kolísání zátěže. Náhrada za poškozený nebo nefunkční regulátor.
AVR je elektronická deska, která hlídá výstupní napětí generátoru a průběžně upravuje buzení alternátoru tak, aby napětí zůstalo stabilní i při proměnlivé zátěži. Bez funkčního AVR generátor buď nedodá napětí vůbec, nebo ho dodává nestabilní a mimo bezpečné meze, což může poškodit připojené spotřebiče.

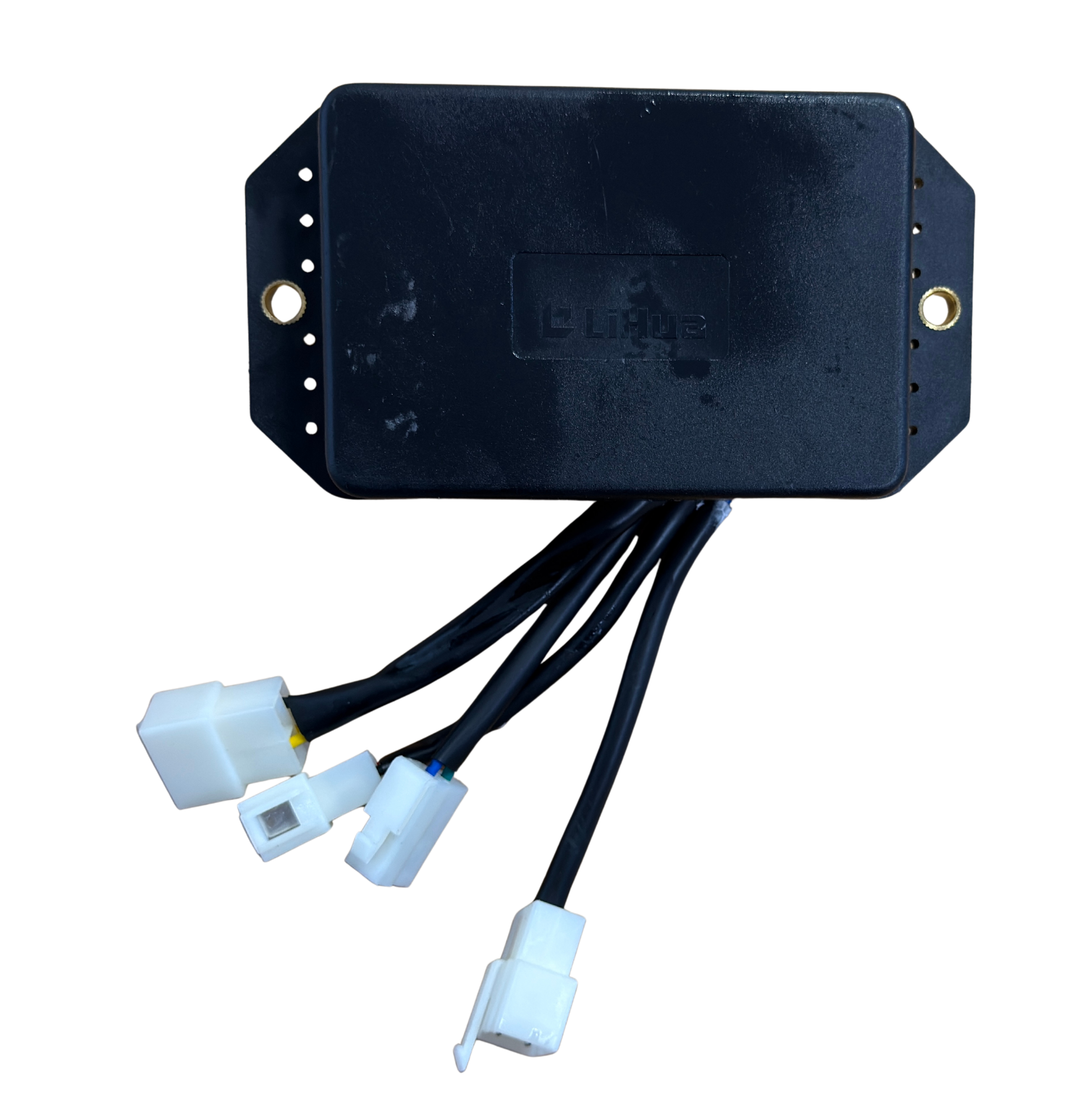

- Deska je zalitá pryskyřicí, což ji chrání proti vlhkosti a mechanickému poškození za provozu. Na desce je seřizovací trimr se stupnicí, kterým lze doladit výstupní napětí. Připojení k ostatním obvodům elektrocentrály řeší čtyři nástrčné konektory s kabelovými svazky.
- Díl je určený pro elektrocentrály HDE 15000EA3 a HDE 15000SA3 (dvouválec 997 cm³, 11-12 kW) a HDE 18000SA3 (dvouválec 1247 cm³, 14-15 kW).
PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ
- Jeden regulátor pro tři modely - HDE 15000EA3, HDE 15000SA3 i HDE 18000SA3
- Deska zalitá pryskyřicí - odolnost proti vlhkosti a vibracím
- Seřizovací trimr pro doladění výstupního napětí
- Nezbytný díl pro stabilní napětí generátoru
TIP Z PRAXE
Před výměnou regulátoru zkontrolujte, zda problém nezpůsobují spíš uhlíkové kartáče nebo budicí vinutí alternátoru - AVR sám o sobě nevyrobí napětí, jen ho reguluje. Pokud generátor nedodává napětí vůbec, i s prokazatelně funkčním AVR, hledejte příčinu v samotném alternátoru, ne v regulátoru.
KLÍČOVÉ VLASTNOSTI
- Typ: automatický regulátor napětí (AVR)
- Provedení: deska zalitá pryskyřicí
- Seřizovací trimr výstupního napětí
- Připojení: 4 nástrčné konektory s kabelovými svazky
- Kompatibilita: HDE 15000EA3, HDE 15000SA3, HDE 18000SA3
POUŽITÍ / INSTALACE / OBSLUHA
- Elektrocentrálu vypněte a odpojte od zátěže i od startovací baterie.
- Otevřete kryt prostoru s AVR podle servisního postupu stroje.
- Odpojte všechny čtyři konektory od starého regulátoru a odšroubujte ho z montážních otvorů.
- Nový regulátor přišroubujte na stejné místo a zapojte konektory, každý na svou pozici.
- Uzavřete kryt, připojte baterii a stroj nastartujte bez zátěže.
- Zkontrolujte výstupní napětí voltmetrem a v případě potřeby ho doladíte seřizovacím trimrem na desce.
Nastavení AVR provádějte jen s odpovídajícím měřicím přístrojem. Špatně nastavené napětí může poškodit připojené spotřebiče.
Doplňkové parametry
| Kategorie: | Ostatní |
|---|---|
| Hmotnost: | 0.2 kg |
| Typ dílu: | Automatický regulátor napětí (AVR) |
| Provedení: | Deska zalitá pryskyřicí |
| Nastavení: | Seřizovací trimr |
| Připojení: | 4 nástrčné konektory |
| Kompatibilní stroje: | HDE 15000EA3, HDE 15000SA3, HDE 18000SA3 |
