Hahn & Sohn ATS 41 kW slouží k automatizaci záložního napájení v kombinaci s kompatibilní dieselovou elektrocentrálou Hahn & Sohn. Je vhodným řešením tam, kde je požadováno, aby se při výpadku distribuční sítě záložní zdroj aktivoval bez nutnosti ručního přepínání.

Řídicí systém ATS sleduje stav hlavního napájení. Pokud dojde k jeho výpadku, systém vyšle signál ke spuštění připojené elektrocentrály a následně umožní přepnutí napájení z distribuční sítě na generátor. Po obnovení hlavního zdroje může systém přepnout napájení zpět.

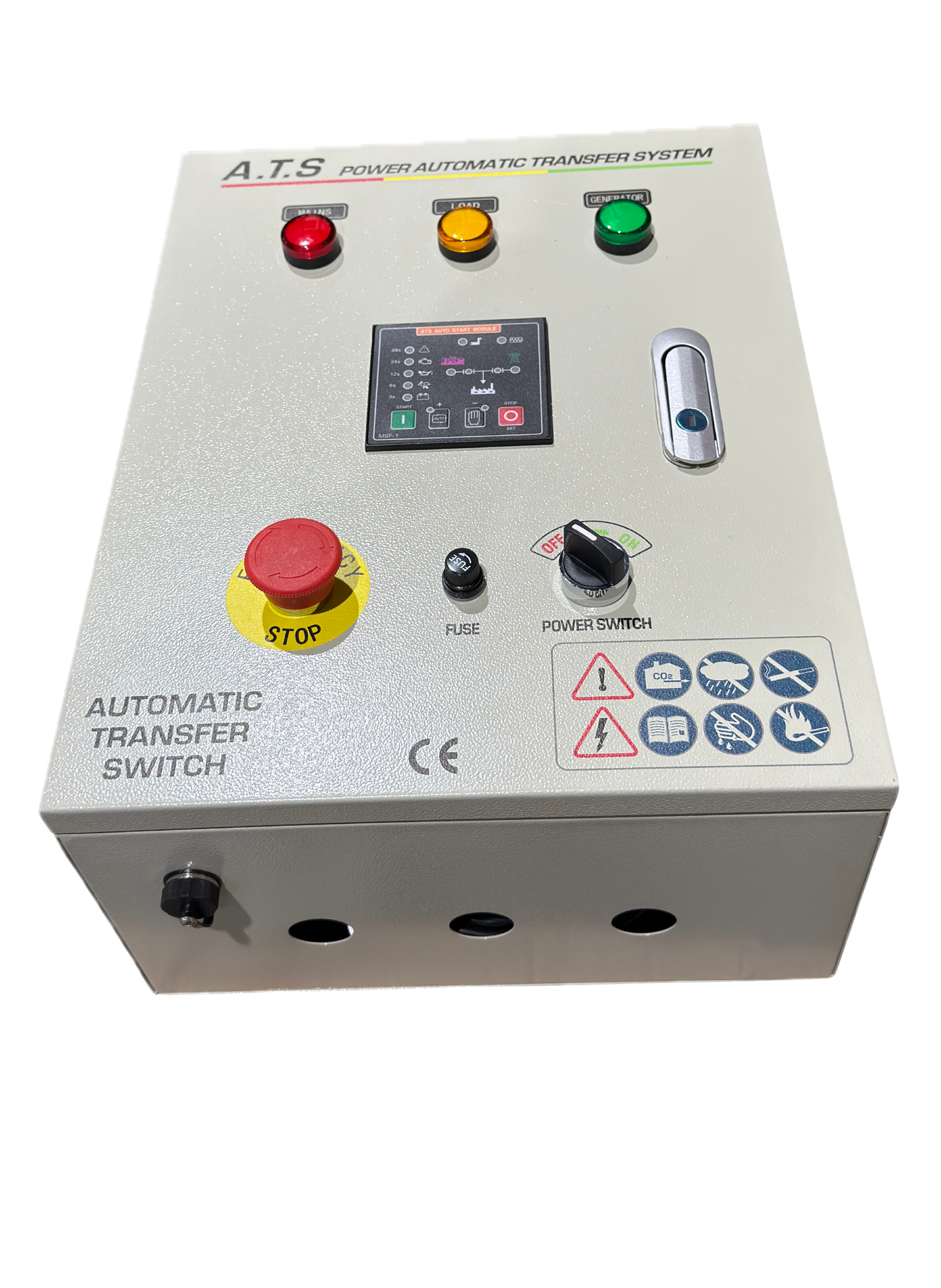

Na předním panelu jsou umístěny tři barevné kontrolky, které usnadňují orientaci v aktuálním stavu systému:

• MAINS – hlavní elektrická síť,
• LOAD – napájený výstup,
• GENERATOR – elektrocentrála.

Součástí ovládací části je také elektronický modul automatického startu, hlavní přepínač napájení, jištění ovládacího obvodu a výrazné nouzové tlačítko STOP.

Elektrické komponenty jsou instalovány v robustní kovové rozvodnicové skříni. Uvnitř se nachází výkonový přepínací mechanismus, svorkovnice, řídicí elektronika a kabeláž pro propojení s elektrocentrálou.

ATS je určen pro použití s modely Hahn & Sohn HDE 15000SA3, HDE 15000EA3 a HDE 18000SA3, díky čemuž lze vytvořit automatický systém záložního napájení například pro rodinné domy, provozovny, dílny, sklady nebo další objekty vybavené odpovídající elektroinstalací.

Proč si ho zákazníci vybírají

• Automatizuje záložní napájení při výpadku elektrické sítě.
• Umožňuje automatický start kompatibilní elektrocentrály.
• Automaticky zajišťuje přepnutí mezi hlavní sítí a generátorem.
• Je vybaven přehlednou světelnou signalizací.
• Má samostatnou řídicí jednotku automatického startu.
• Obsahuje nouzové tlačítko STOP.
• Robustní kovová skříň chrání elektrické a řídicí komponenty.
• Je přímo určen pro vybrané elektrocentrály Hahn & Sohn řady HDE.
• Jmenovitý výkon ATS je 41 kW.

Tip z praxe

ATS dává největší smysl tam, kde má elektrocentrála fungovat jako skutečný automatický záložní zdroj. Typickým příkladem je objekt, ve kterém musí při výpadku sítě pokračovat v provozu vytápění, čerpadla, zabezpečení, osvětlení, technologické zařízení nebo jiné důležité spotřebiče.

Před montáží je potřeba správně navrhnout zapojení celého systému s ohledem na elektrocentrálu, instalaci objektu a požadované zálohované okruhy. Připojení ATS k pevné elektroinstalaci by měl provádět odborně způsobilý elektrikář.

Klíčové vlastnosti

• Typ zařízení: ATS – Automatic Transfer Switch
• Funkce: automatické přepínání mezi distribuční sítí a elektrocentrálou
• Automatické spuštění elektrocentrály: ano, při použití kompatibilní elektrocentrály
• Jmenovitý výkon: 41 kW
• Provedení: kovová rozvodnicová skříň
• Řídicí modul: ano
• Signalizace hlavní sítě: ano
• Signalizace napájeného výstupu: ano
• Signalizace generátoru: ano
• Nouzové zastavení: ano
• Hlavní vypínač: ano
• Kompatibilita: HDE 15000SA3, HDE 15000EA3, HDE 18000SA3
• Hmotnost: 9 kg

Použití / instalace / obsluha

ATS se zapojuje mezi hlavní elektrickou síť, zálohované elektrické rozvody a kompatibilní elektrocentrálu.

Při standardním provozu je objekt napájen z hlavní distribuční sítě. Řídicí jednotka ATS sleduje její stav. V případě výpadku může systém aktivovat start elektrocentrály a po jejím spuštění přepnout napájení na generátor.

Po návratu síťového napětí systém umožňuje přepnutí zpět na hlavní zdroj a ukončení provozu elektrocentrály.

Pro propojení ATS s elektrocentrálou je dodáván ovládací kabel s konektorem.

Vzhledem k tomu, že jde o zařízení pracující s napětím elektrické sítě a vysokými proudy, musí být jeho instalace provedena s ohledem na konkrétní elektroinstalaci, jištění, průřezy vodičů, způsob uzemnění a ochranná opatření.

Obsah balení

• ATS automatický přepínač sítí
• propojovací / ovládací kabel pro elektrocentrálu
• kabelové průchodky
• montážní příslušenství
• návod k obsluze
