Hahn & Sohn plynová elektrocentrála C70NG

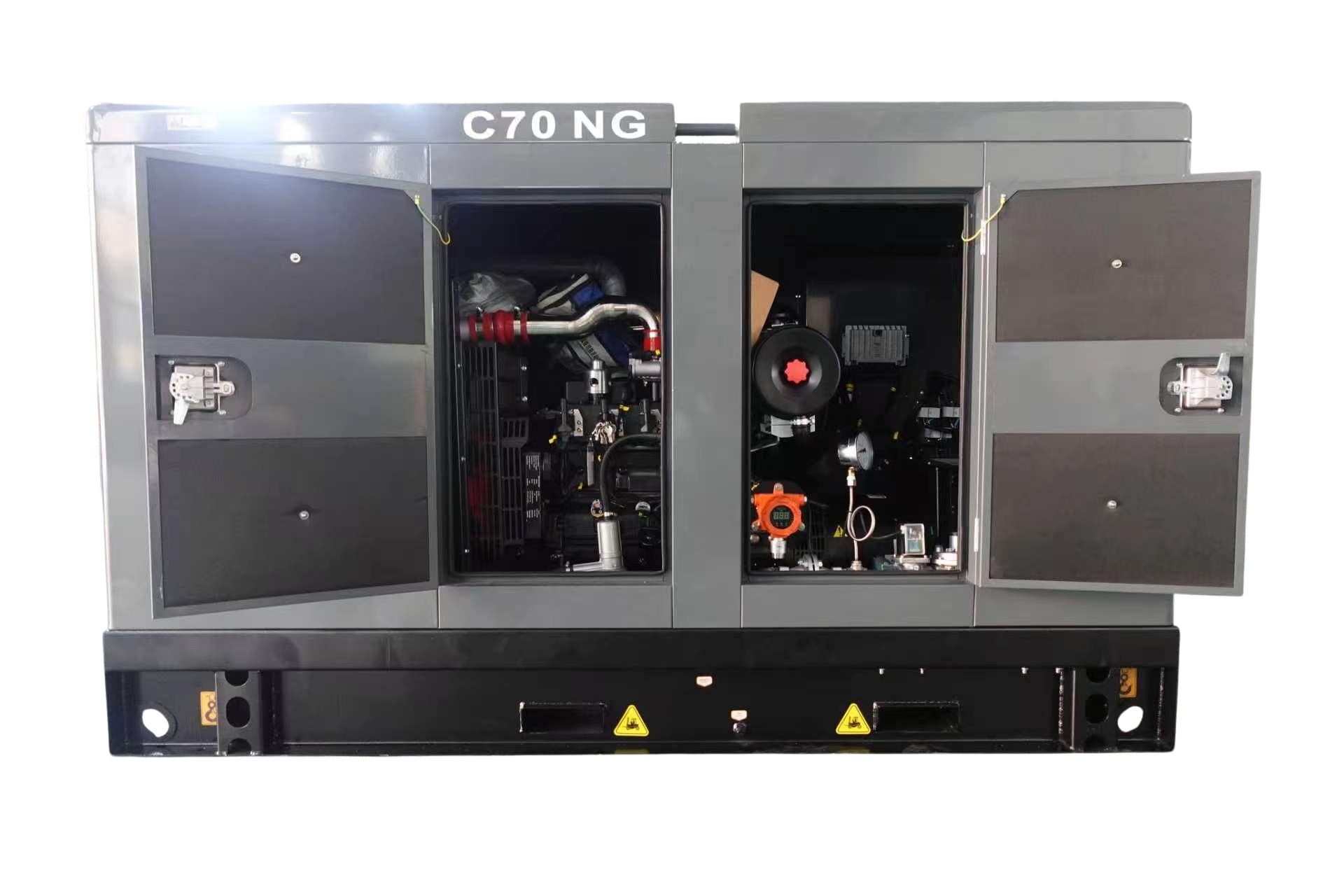

Hahn & Sohn C70NG je třífázová kabinová elektrocentrála na zemní plyn s výkonem 62,5 kVA (50 kW) v trvalém provozu a 68,75 kVA (55 kW) v záloze. Pohání ji čtyřválcový motor Cummins 4BTAA3.9-G58, elektřinu vyrábí alternátor Stamford a o provoz se stará řídicí jednotka ComAp InteliLite 4 AMF25. Zvukově izolovaná kabina drží hladinu hluku na 74 dB ve vzdálenosti 7 m.
C70NG je plynová elektrocentrála pro místa, kde je k dispozici zemní plyn a potřebujete třífázový proud 400 V / 50 Hz o výkonu až 68,75 kVA. Motor Cummins 4BTAA3.9-G58 má 4 válce a objem 3,9 l, je přeplňovaný turbodmychadlem s chlazením plnicího vzduchu (vzduch-vzduch). Jmenovité otáčky jsou 1 500 ot/min a regulaci otáček zajišťuje řídicí jednotka motoru (ECU).
- Elektrickou část tvoří jednoložiskový alternátor Stamford S1L2-Y1/50KW s bezkartáčovým samobuzením, krytím IP 23, izolací třídy H a přesností regulace napětí ±0,5 %. Alternátor má 12 vývodů.
- Řízení má na starosti ComAp InteliLite 4 AMF25 se 7místným displejem, zabudovaným regulátorem otáček a AVR. Jednotka hlídá výkon generátoru (kW, kVA), chrání před přetížením, hlídá selhání startu a umožňuje nouzové zastavení.
- Plynová část motorového prostoru obsahuje plynovou větev s ventilem, manometr a detektor plynu s digitálním displejem. Kabina je uvnitř vyložena zvukově pohlcujícím materiálem, dveře se zavírají na zámky a motorový prostor je přístupný z obou stran.
- Spotřeba plynu při trvalém výkonu: 19 m³/h při 100 %, 15 m³/h při 75 %, 10 m³/h při 50 % a 5 m³/h při 25 % zatížení.
Proč si ho zákazníci vybírají
- Plynový pohon - provoz na zemní plyn z přípojky, bez doplňování nafty nebo benzinu.
- Motor Cummins a alternátor Stamford - značkové komponenty.
- Třífázový výstup 400 V s výkonem 62,5 kVA (prime) / 68,75 kVA (standby) - pro provozovny, stavby i záložní napájení.
- Zvukově izolovaná kabina - 74 dB ve 7 m.
- Řídicí jednotka ComAp AMF25 s displejem a ochranami.
- Detektor plynu v motorovém prostoru.
- Záruka 12 měsíců nebo 1 000 provozních hodin na motor i alternátor (platí, co nastane dříve).
Tip z praxe
Při plánování instalace počítejte s hmotností 1 196 kg a rozměry 2 500 x 1 050 x 1 500 mm. Napojení na plynové potrubí a výfuk patří do rukou oprávněné odborné firmy.
Klíčové vlastnosti
- Výkon 62,5 kVA / 50 kW (prime), 68,75 kVA / 55 kW (standby)
- Palivo: zemní plyn
- Napětí 400 V, 50 Hz, třífázový, jmenovitý proud 89 A
- Motor Cummins 4BTAA3.9-G58, 4 válce, 3,9 l, turbo s chlazením plnicího vzduchu
- Alternátor Stamford S1L2-Y1/50KW, IP 23, izolace H, AVR ±0,5 %
- Řídicí jednotka ComAp InteliLite 4 AMF25, 7místný displej
- Hladina hluku 74 dB ve 7 m
- Detektor plynu a plynová větev s ventilem a manometrem
- Záruka 12 měsíců / 1 000 hodin
Použití / Instalace / Obsluha
- Určena pro provoz s přívodem zemního plynu.
- Stroj se dodává v jednom kuse.
- Instalaci plynového přívodu, výfuku a připojení do elektrické sítě musí provést oprávněná odborná firma.
- Návod k instalaci, obsluze a údržbě (bezpečnostní pokyny, instalace, manipulace, uvedení do provozu, údržba baterie) je ke stažení u produktu.
- Náplně: motorový olej 16,4 l, chladicí kapalina (jen motor) 10 l.
Doplňkové parametry
| Kategorie: | Záložní elektrocentrály na zemní plyn |
|---|---|
| Záruka: | 1 rok |
| Hmotnost: | 1201 kg |
| Model: | C70NG |
| Palivo: | zemní plyn |
| Výkon prime: | 62,5 kVA / 50 kW |
| Výkon standby: | 68,75 kVA / 55 kW |
| Napětí: | 400 V (sdružené), 50 Hz, 3 fáze |
| Jmenovitý proud: | 89 A |
| Účiník: | 0,8 |
| Hladina hluku: | 74 dB @ 7 m |
| Motor: | Cummins 4BTAA3.9-G58 |
| Provedení motoru: | 4dobý, vodou chlazený, řadový, 4 válce, přímý vstřik, turbo + chlazení plnicího vzduchu (vzduch-vzduch) |
| Zdvihový objem: | 3,9 l |
| Vrtání x zdvih: | 102 x 120 mm |
| Kompresní poměr: | 10,5:1 |
| Otáčky: | 1 500 ot/min (volnoběh 750-850) |
| Regulace otáček: | ECU |
| Pořadí zážehu: | 1-3-4-2 |
| Startér: | 24 V |
| Spotřeba plynu (prime): | 19 / 15 / 10 / 5 m³/h při 100 / 75 / 50 / 25 % |
| Objem oleje: | 16,4 l |
| Chladicí kapalina (jen motor): | 10 l |
| Max. teplota oleje: | 121 °C |
| Max. teplota chladicí kapaliny (standby / prime): | 104 / 100 °C |
| Max. protitlak výfuku: | 10 kPa |
| Alternátor: | Stamford S1L2-Y1/50KW, 1 ložisko, IP 23, izolace H, bezkartáčový |
| Přesnost regulace napětí: | ±0,5 % |
| Řídicí jednotka: | ComAp InteliLite 4 AMF25 |
| Rozměry (D x Š x V): | 2 500 x 1 050 x 1 500 mm |
