Ložisko ojnice (spodní) – Hahn & Sohn HDE20SS3-DW

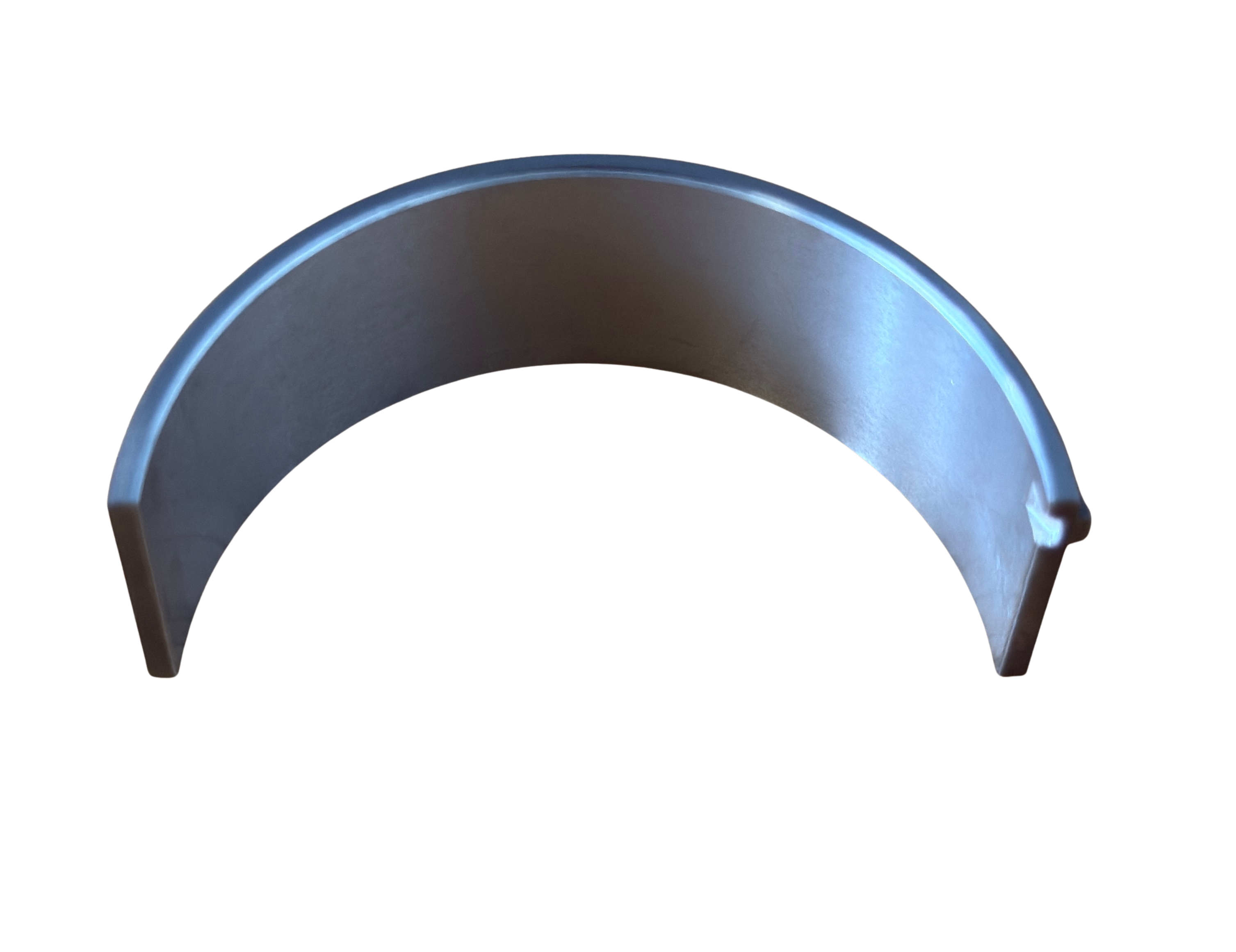

Spodní skořepina ložiska ojnice je montovaná do víka ojnice (na rozdíl od horní skořepiny, která sedí přímo v těle ojnice) a společně s horní skořepinou tvoří kompletní kruhové uložení na čepu klikového hřídele. Nese stejné dynamické zatížení jako horní skořepina — obě poloviny při provozu motoru rovnoměrně přenášejí síly z pístu přes ojnici na klikový hřídel.

• Díl je určen pro čtyřválcový diesel motor WEICHAI WP2.3D25E200 (generátor Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA). Stejně jako horní skořepina má polohovací výstupek, který zajišťuje přesné usazení ve víku ojnice a zabraňuje pootočení.
• Horní a spodní skořepina se vždy vyměňují společně jako pár — nikdy jednotlivě.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200
• Doplňkový díl k horní skořepině — tvoří kompletní pár pro jedno ojniční ložisko
• Nezbytný díl při generální opravě motoru

TIP Z PRAXE

Horní a spodní skořepinu vždy měňte současně jako pár, i když je opotřebení nerovnoměrné — kombinace staré a nové skořepiny na jednom ložisku vede k nerovnoměrné mazací vůli a rychlejšímu opotřebení nového dílu.

KLÍČOVÉ VLASTNOSTI

• Typ: spodní skořepina ložiska ojnice
• Provedení: vrstvená konstrukce (ocel + ložisková slitina)
• Polohovací výstupek proti pootočení
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)

POUŽITÍ / INSTALACE / OBSLUHA

1. Demontujte olejovou vanu a ojniční víka dle servisního postupu.
2. Vyjměte staré ložiskové skořepiny (horní i dolní) z ojnice a jejího víka.
3. Před montáží nových skořepin zkontrolujte a změřte čepy ojnice na klikovém hřídeli.
4. Novou spodní skořepinu usaďte do víka ojnice tak, aby polohovací výstupek zapadl do drážky.
5. Namontujte víko zpět a dotáhněte na předepsaný utahovací moment.

Montáž vyžaduje zkušenost se servisem spalovacích motorů a přesné měřicí nástroje.
