Píst motoru – Hahn & Sohn HDE20SS3-DW

Píst je jeden z nejvíce zatížených dílů motoru — v každém pracovním cyklu přenáší tlak spalování na klikový hřídel a musí odolávat vysokým teplotám a mechanickému namáhání. Poškozený nebo opotřebený píst (např. propálená koruna, opotřebené drážky pístních kroužků) se projeví ztrátou komprese, zvýšenou spotřebou oleje nebo kouřením motoru.

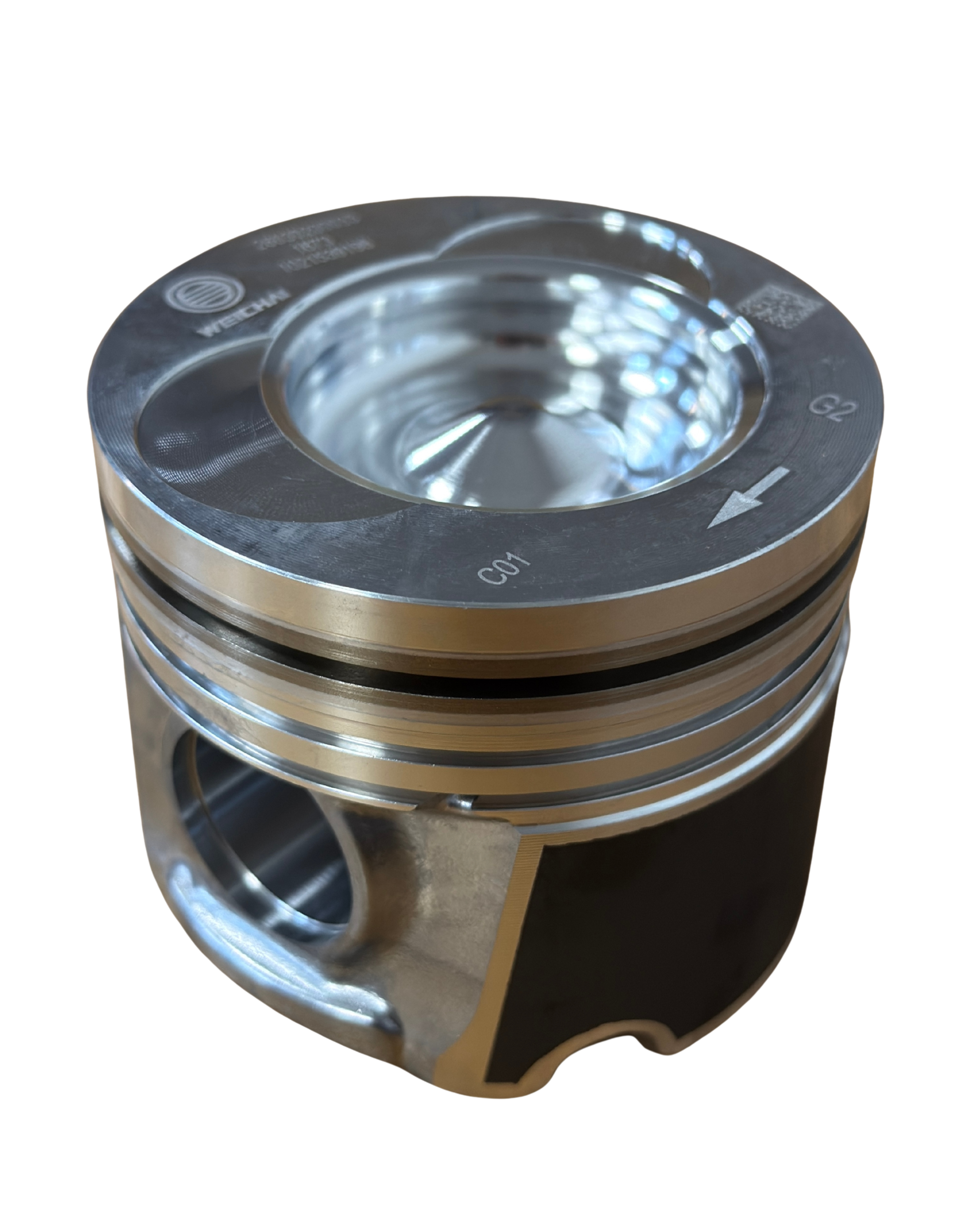

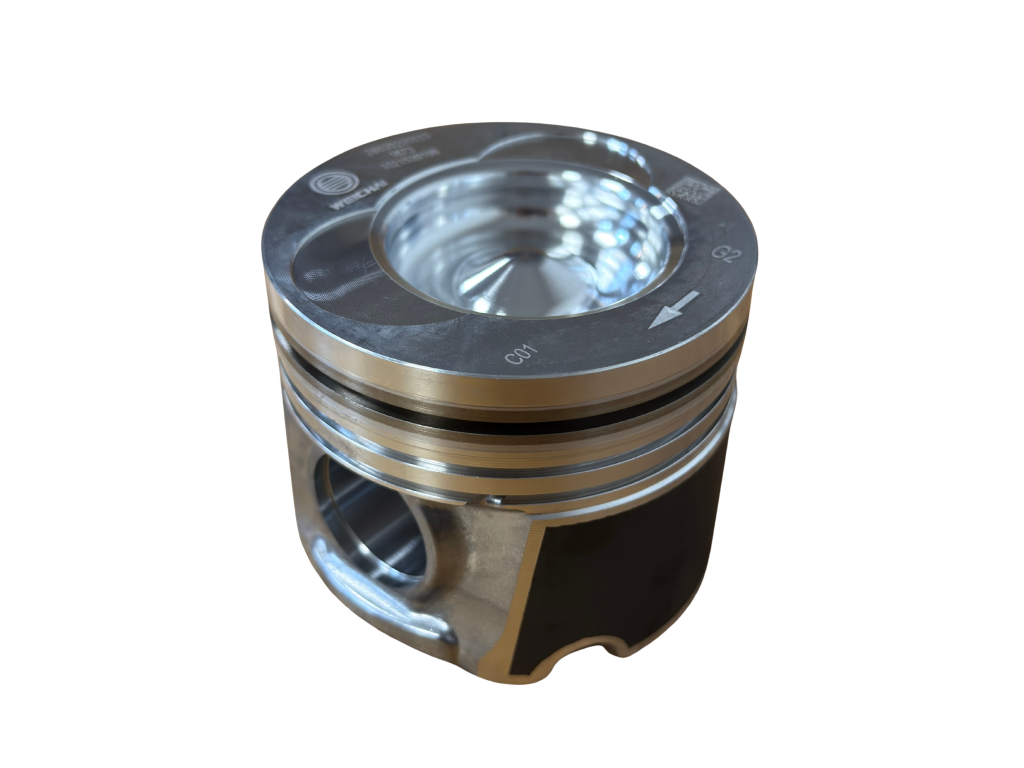

• Kompatibilní s motorem WEICHAI WP2.3D25E200 (generátor Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA). Píst má spalovací komůrku ve koruně, tři drážky pro pístní kroužky a otvor pro pístní čep s pojistnými kroužky.
• Při výměně pístu je nutné vyměnit i pístní kroužky a zkontrolovat stav cylindru (vrtání) — použití starého opotřebeného pístního kroužku s novým pístem nebo naopak by nezajistilo správné těsnění komprese.

 PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200
• Nezbytný díl při generální opravě motoru

TIP Z PRAXE

Při montáži pístu vždy respektujte směrovou šipku vyraženou na koruně — určuje správnou orientaci pístu vůči přední straně motoru. Namontovaný píst v opačné orientaci může kolidovat s ventily nebo způsobit nerovnoměrné zatížení.

KLÍČOVÉ VLASTNOSTI

• Typ: píst motoru se spalovací komůrkou
• 3 drážky pro pístní kroužky
• Otvor pro pístní čep
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)

POUŽITÍ / INSTALACE / OBSLUHA

1. Demontujte hlavu motoru a olejovou vanu dle servisního postupu.
2. Odpojte ojnici od klikového hřídele a vysuňte celý pístní soubor (píst s ojnicí) směrem nahoru z vrtání válce.
3. Před montáží nového pístu zkontrolujte stav vrtání válce (opotřebení, ovalitu) a v případě potřeby jej nechte přebrousit.
4. Nasaďte nové pístní kroužky na píst, respektujte předepsané pořadí a orientaci kroužků.
5. Píst zasuňte do válce vhodným stahovacím pásem na kroužky, dbejte na správnou orientaci dle směrové šipky.
6. Připojte ojnici ke klikovému hřídeli a dotáhněte na předepsaný utahovací moment.

Montáž vyžaduje zkušenost s generální opravou motoru, speciální nářadí (stahovací pás na pístní kroužky) a měření vrtání válce — nedoporučujeme svépomocnou výměnu bez odborných znalostí.
