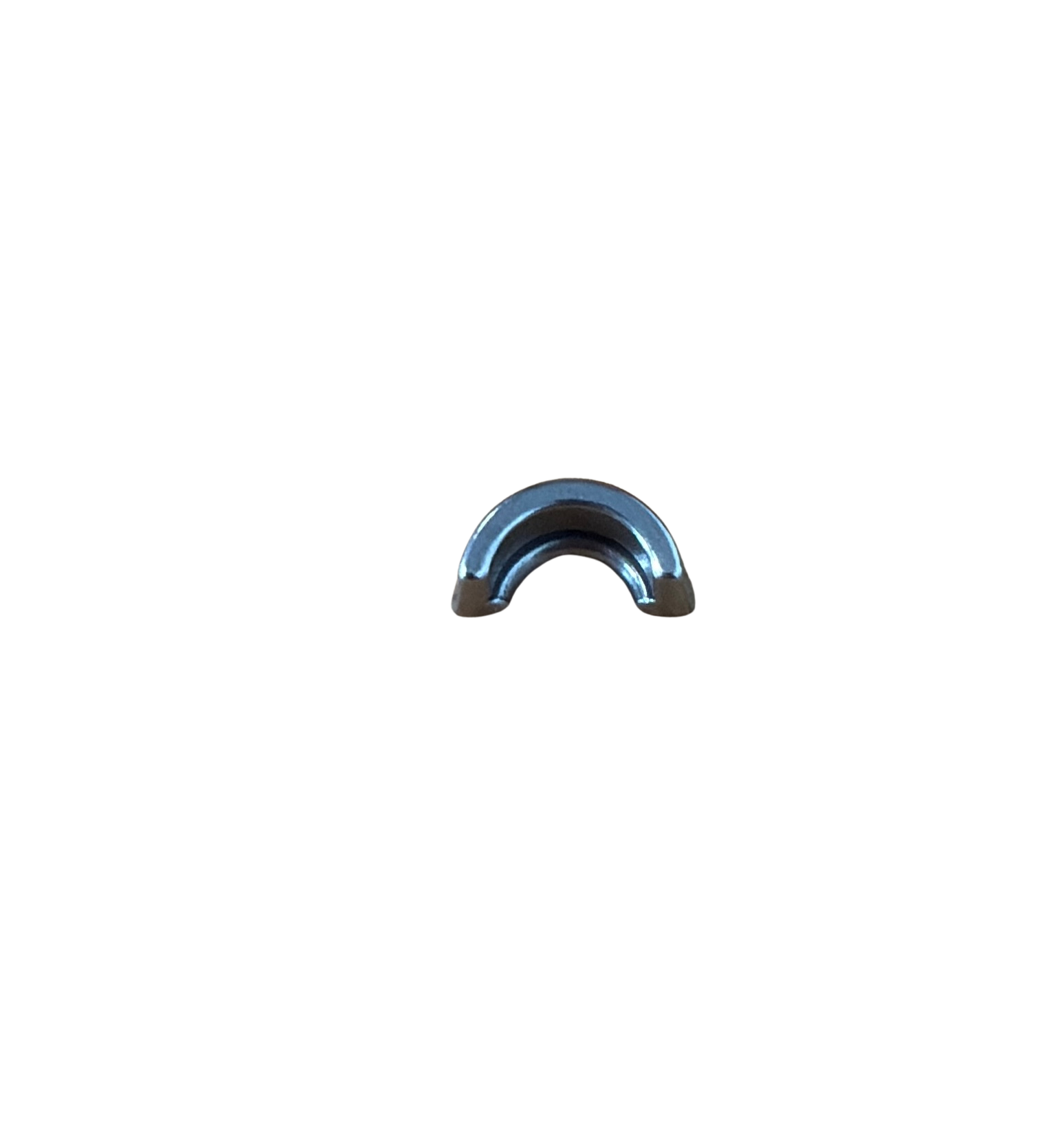

Pojistná spona ventilu – Hahn & Sohn HDE20SS3-DW

Pojistná spona ventilu je malý, ale funkčně důležitý díl ventilového rozvodu — zapadá do drážky vyrobené na dříku ventilu a spolu s talířkem (retainer) drží ventilovou pružinu ve správné pozici. Bez správně usazené a nepoškozené spony hrozí uvolnění ventilové pružiny za chodu motoru, což může vést k závažnému poškození motoru (ventil může spadnout do spalovacího prostoru).

• Díl je určen pro čtyřválcový diesel motor WEICHAI WP2.3D25E200 (generátor Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA). Jde o malou přesně tvarovanou ocelovou součástku, u které se při montáži kontroluje správné usazení v drážce dříku ventilu.
• Vzhledem k malé velikosti a nízké ceně dílu se při jakékoliv demontáži hlavy motoru nebo ventilového rozvodu doporučuje mít v zásobě náhradní kusy — ztráta nebo poškození spony při demontáži je běžná a bez ní nelze motor sestavit zpět.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200
• Nízká cena, vysoká důležitost — levný díl, jehož absence znemožní sestavení motoru

TIP Z PRAXE

Při demontáži ventilového rozvodu si spony ihned řaďte a označte podle pozice (válec/ventil) — jsou malé a snadno se ztratí nebo zamění, přitom nejsou univerzálně stejné u všech pozic ve všech motorech. Před opětovnou montáží každou sponu vizuálně zkontrolujte, zda není deformovaná nebo prasklá.

KLÍČOVÉ VLASTNOSTI

• Typ: pojistná spona (přídržný klip) ventilu
• Materiál: ocel
• Umístění: drážka na dříku ventilu, pod talířkem ventilové pružiny
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)

POUŽITÍ / INSTALACE / OBSLUHA

1. Před demontáží hlavy motoru nebo ventilového rozvodu použijte vhodný stahovák ventilových pružin.
2. Stlačte ventilovou pružinu, uvolněte a vyjměte pojistnou sponu z drážky dříku ventilu.
3. Při zpětné montáži nasaďte novou sponu do drážky dříku ventilu a zkontrolujte, že přesně zapadla po celém obvodu.
4. Ventilovou pružinu uvolněte pomalu a zkontrolujte, že spona zůstala správně usazená.

Montáž vyžaduje stahovák ventilových pružin a zkušenost se servisem ventilového rozvodu — nedoporučujeme svépomocnou výměnu bez odborných znalostí a správného nářadí.
