Řídicí modul ATS - Könner & Söhnen KS 7000E ATS a KS 10000E ATS

Funkce ATS je hlavní přidaná hodnota těchto elektrocentrál. Stroj sám hlídá přítomnost síťového napětí, při výpadku se automaticky nastartuje a převezme zásobování, a po obnovení sítě se sám odstaví. Bez funkčního řídicího modulu tato automatika nefunguje a elektrocentrála se stává obyčejným generátorem, který musí někdo nastartovat ručně. U záložního zdroje, který má krýt výpadek v době, kdy u stroje nikdo není, to znamená ztrátu celého smyslu instalace.

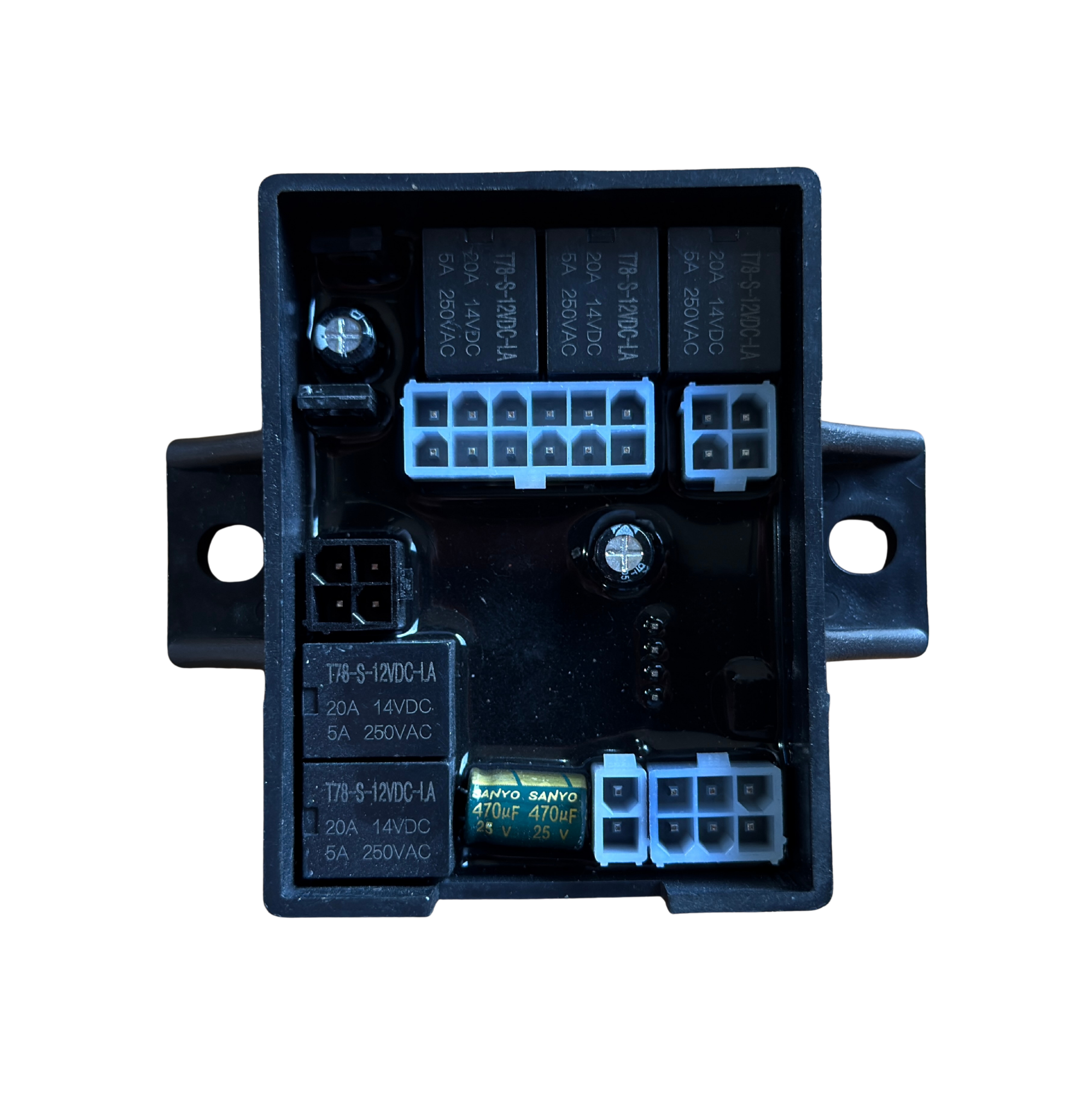

• Modul je osazený pěti relé T78-S-12VDC-1A se zatížitelností 20 A při 14 V DC a 5 A při 250 V AC. Ovládací obvod pracuje na 12 V DC, tedy z palubní baterie elektrocentrály. Na desce je dále filtrační kondenzátor SANYO 470 µF / 25 V.
• Připojení kabeláže řeší sada konektorů různých velikostí, největší z nich je dvanáctipinový. Modul je uložený v plastovém pouzdře se dvěma montážními otvory, takže se do panelu jen přišroubuje a zapojí, bez pájení a bez úprav kabeláže.
• Modul je určený pro elektrocentrály KS 7000E ATS a KS 7000E-3 ATS s maximálním výkonem 5,5 kW a jmenovitým 5,0 kW, a dále pro KS 10000E ATS a KS 10000E-3 ATS s maximálním výkonem 8,0 kW, jmenovitým 7,5 kW a osmnáctikoňovým motorem.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Obnoví funkci automatického startu při výpadku sítě, tedy hlavní vlastnost těchto strojů
• Pokrývá čtyři modely řady KS 7000E a KS 10000E ve verzi ATS
• Pět výkonových relé se zatížitelností 20 A / 14 V DC a 5 A / 250 V AC
• Výměna bez pájení - modul se přišroubuje dvěma šrouby a zapojí konektory

TIP Z PRAXE

Před výměnou modulu zkontrolujte stav a napětí startovací baterie. Ovládací obvody i relé pracují na 12 V a vybitá nebo sulfatovaná baterie se projeví podobně jako vadný modul, tedy tím, že se stroj při výpadku sítě nerozběhne. Vyměněný modul pak problém nevyřeší a příčina zůstane neodhalená.

KLÍČOVÉ VLASTNOSTI

• Typ: řídicí modul ATS (automatické přepínání zdrojů)
• Funkce: automatický start při výpadku sítě a odstavení po jejím obnovení
• Osazení: 5 relé T78-S-12VDC-1A, zatížitelnost 20 A / 14 V DC, 5 A / 250 V AC
• Napájení ovládacího obvodu: 12 V DC z baterie elektrocentrály
• Kondenzátor SANYO 470 µF / 25 V
• Připojení: sada konektorů, největší dvanáctipinový
• Montáž: plastové pouzdro se dvěma montážními otvory
• Kompatibilita: KS 7000E ATS, KS 7000E-3 ATS, KS 10000E ATS, KS 10000E-3 ATS

POUŽITÍ / INSTALACE / OBSLUHA

1. Elektrocentrálu vypněte, odpojte od zátěže i od rozvodu sítě a odpojte kabel od startovací baterie.
2. Demontujte kryt ovládacího panelu a zdokumentujte si zapojení konektorů, ideálně fotografií, aby šlo nové zapojení zkontrolovat.
3. Rozpojte konektory starého modulu a odšroubujte jej ze dvou montážních otvorů.
4. Nový modul přišroubujte na stejné místo a zapojte konektory, každý na svou pozici. Zkontrolujte, že drží v zámku.
5. Vraťte kryt panelu a připojte baterii.
6. Ověřte funkci simulací výpadku, tedy odpojením přívodu ze sítě, a zkontrolujte, že stroj sám nastartuje a po obnovení sítě se odstaví.

Modul je součástí panelu, který je pod síťovým napětím. Zásah patří do rukou osoby s odpovídající elektrotechnickou kvalifikací. Chybné zapojení ATS může poškodit stroj i připojenou instalaci.
