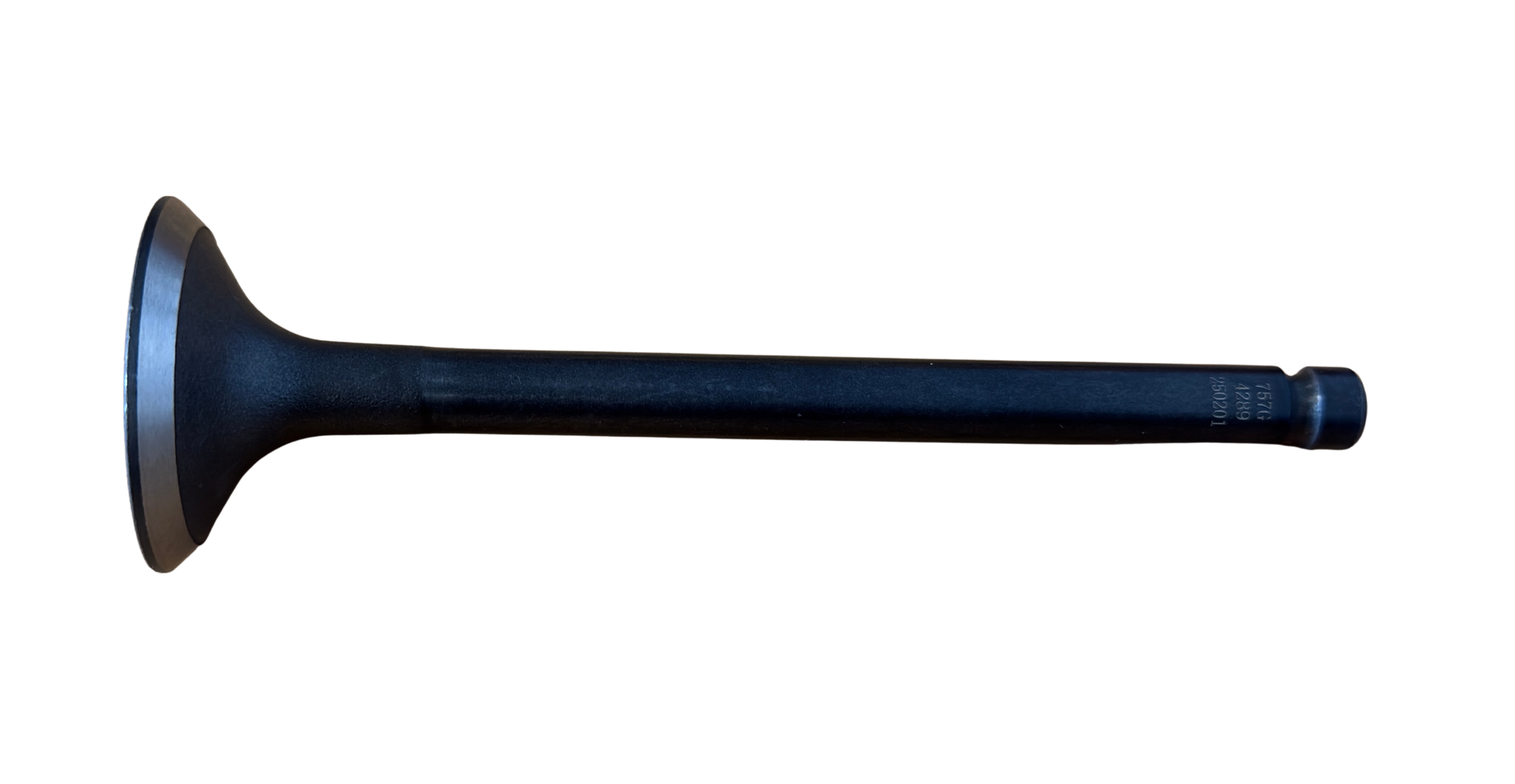

Sací ventil – Hahn & Sohn HDE20SS3-DW

Sací ventil zajišťuje přívod vzduchu do spalovacího prostoru ve správný okamžik pracovního cyklu motoru. Na rozdíl od výfukového ventilu není vystaven přímému kontaktu s horkými spalinami, přesto jde o přesně obrobenou součástku, jejíž opotřebení nebo poškození se projeví ztrátou komprese a nerovnoměrným chodem motoru.

• Ventil je určen pro čtyřválcový diesel motor WEICHAI WP2.3D25E200 (generátor Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA). Na dříku má drážku pro pojistnou sponu, která po montáži zajišťuje talířek ventilové pružiny — stejně jako u výfukového ventilu.
• Sací ventily se při generální opravě hlavy motoru obvykle vyměňují jako sada za všechny válce najednou, i když je opotřebení nerovnoměrné — zajišťuje to rovnoměrné sedání a chod motoru po opravě.

 PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200
• Nezbytný díl při generální opravě hlavy motoru

TIP Z PRAXE

Při výměně sacích ventilů zkontrolujte i stav vodítek ventilů v hlavě motoru — opotřebené vodítko způsobí nerovnoměrné dosedání ventilu na sedlo i s novým ventilem a zkrátí jeho životnost.

KLÍČOVÉ VLASTNOSTI

• Typ: sací ventil (poppet valve)
• Drážka na dříku pro pojistnou sponu ventilové pružiny
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)

POUŽITÍ / INSTALACE / OBSLUHA

1. Demontujte hlavu motoru a ventilový rozvod dle servisního postupu.
2. Stlačte ventilovou pružinu vhodným stahovákem, vyjměte pojistnou sponu a starý ventil.
3. Zkontrolujte stav vodítka ventilu a ventilového sedla v hlavě motoru.
4. Nový ventil zasuňte do vodítka, nasaďte pružinu s talířkem a zajistěte pojistnou sponou.
5. Po zpětné montáži hlavy motoru je nutné seřídit ventilové vůle dle předepsaných hodnot.

Montáž vyžaduje zkušenost se servisem ventilového rozvodu, vhodné nářadí (stahovák pružin) a měření ventilové vůle — nedoporučujeme svépomocnou výměnu bez odborných znalostí.
