Spojovací adaptér nástavců Hahn & Sohn Cedrus pro GLX530, GLX540 a GLX650
Cedrus CEDRGL59 je spojovací adaptér určený pro připojení vybraného příslušenství k pohonným jednotkám Cedrus GLX530, GLX540 a GLX650.

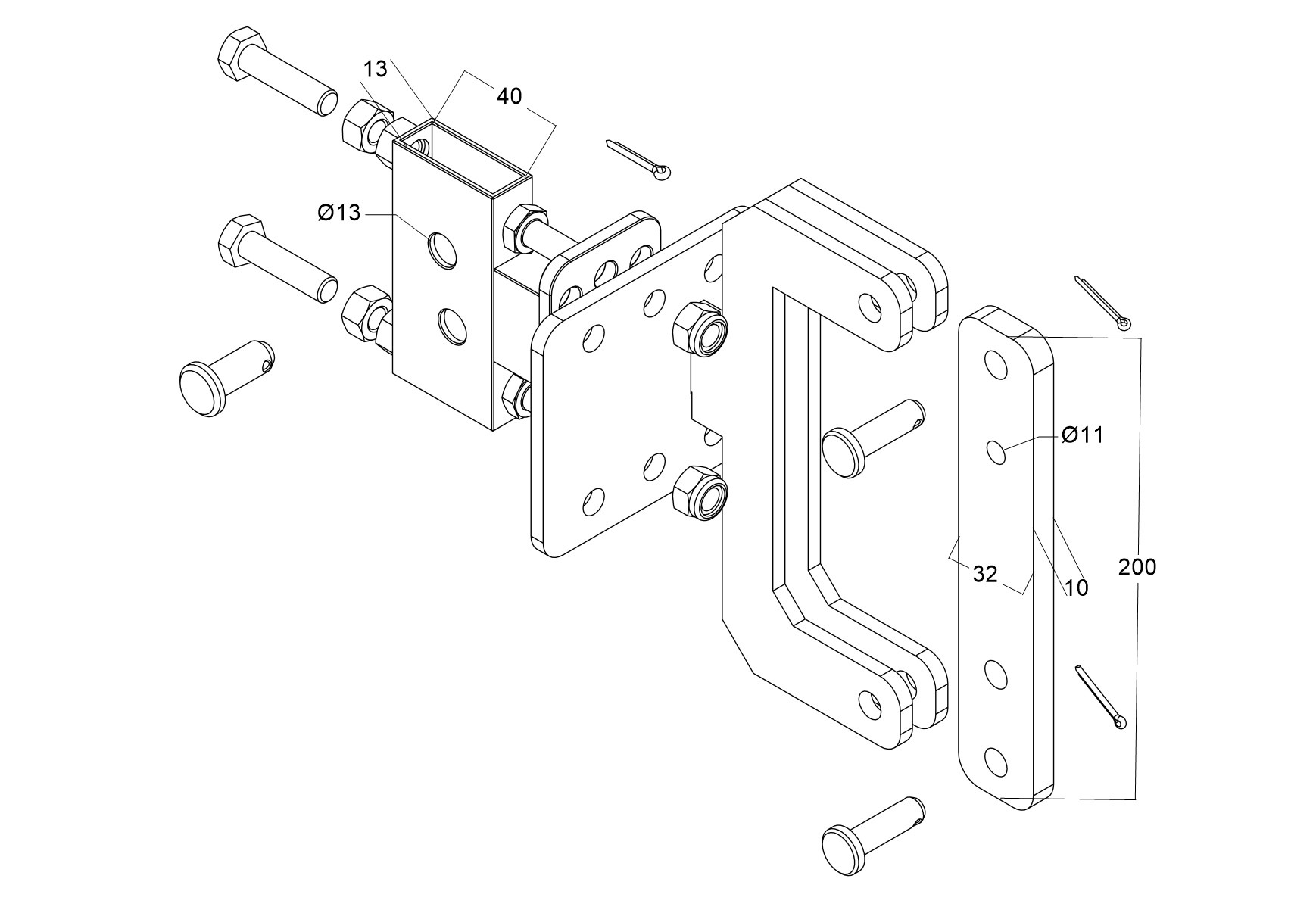

Adaptér je vybaven rozhraním pro nástroj o rozměru 13 × 40 mm s otvorem Ø13 mm a připojením k půdní fréze / pohonné jednotce o rozměru 10 × 32 × 200 mm s otvorem Ø11 mm.
Cedrus CEDRGL59 slouží jako mechanický spojovací prvek mezi pohonnou jednotkou Cedrus a kompatibilním pracovním nástavcem.
- Díky robustní ocelové konstrukci umožňuje pevné a přesné připojení příslušenství k modelům GLX530, GLX540 a GLX650. Konstrukce využívá čepy a pojistné prvky, takže lze nástavec bezpečně zajistit v pracovní poloze.
- Na straně pracovního nástroje má adaptér rozměr 13 × 40 mm a otvor Ø13 mm. Na straně připojení k pohonné jednotce je rozměr 10 × 32 × 200 mm a otvor Ø11 mm.
- Adaptér je určen pro zákazníky, kteří chtějí využívat více pracovních nástavců s jednou pohonnou jednotkou a potřebují odpovídající spojovací prvek mezi strojem a příslušenstvím.
Proč si ho vybrat
- určen pro Cedrus GLX530, GLX540 a GLX650
- umožňuje připojení více kompatibilních nástavců
- robustní mechanická konstrukce
- pevné spojení pomocí čepů a pojistek
- přesně definované připojovací rozměry
- kompatibilita s osmi různými nástavci Cedrus
- vhodný jako spojovací prvek mezi pohonnou jednotkou a pracovním příslušenstvím
Tip z praxe
Před objednáním doporučujeme zkontrolovat nejen model pohonné jednotky, ale také katalogové číslo konkrétního nástavce. Tento adaptér je určen pouze pro níže uvedené kompatibilní příslušenství.
Při montáži je důležité správně zasunout spojovací čepy a zajistit je pojistkami, aby během práce nemohlo dojít k uvolnění nástavce.
Klíčové vlastnosti
Kompatibilní pohonné jednotky
- Cedrus GLX530
- Cedrus GLX540
- Cedrus GLX650
Rozhraní na straně nástroje
- rozměr: 13 × 40 mm
- otvor: Ø13 mm
Rozhraní na straně stroje
- rozměr: 10 × 32 × 200 mm
- otvor: Ø11 mm
Kompatibilní nástavce
Použití / instalace
Adaptér se používá jako spojovací článek mezi pohonnou jednotkou a pracovním nástavcem.
Při montáži se příslušná část adaptéru zasune do spojovacího místa stroje a zajistí pomocí čepů a pojistných závlaček. Druhá strana adaptéru následně slouží pro připojení kompatibilního nástavce.
Před zahájením práce je vždy potřeba ověřit, že:
- jsou všechny čepy správně zasunuty,
- jsou pojistky správně upevněny,
- adaptér nemá vůli v uložení,
- je připojen pouze kompatibilní nástavec.
Obsah balení
- spojovací adaptér Cedrus CEDRGL59
- spojovací čepy
- pojistné prvky
Doplňkové parametry
| Kategorie: | Příslušenství pro kultivátory a rotavátory |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3.08 kg |
| EAN: | 5906434271892 |
| Typ: | spojovací adaptér nástavců |
| Kompatibilní stroje: | GLX530, GLX540, GLX650 |
| Rozměr adaptéru nástroje: | 13 × 40 mm |
| Otvor adaptéru nástroje: | Ø13 mm |
| Rozměr připojení ke stroji: | 10 × 32 × 200 mm |
| Otvor připojení ke stroji: | Ø11 mm |
| Kompatibilní nástavce: | CEDRGL02, CEDRGL08, CEDRGL12, CEDRGL16, CEDRGL48, CEDRGL50, CEDRGL51, CEDRGL56 |
