Hahn & Sohn Dieselový Generátor HDE30SS3

Dieselová elektrocentrála Hahn & Sohn HDE30SS3 je navržena pro uživatele, kteří potřebují stabilní třífázové napájení s dostatečnou výkonovou rezervou. Uplatnění najde jako záložní zdroj pro objekty a technologie i jako hlavní zdroj energie na místech, kde není k dispozici elektrická síť.

• Při provozu na frekvenci 50 Hz nabízí generátor jmenovitý výkon 30 kVA / 24 kW a krátkodobý záložní výkon 32,5 kVA / 26 kW. Výstupní napětí činí 400/230 V, jmenovitý proud 43,5 A a účiník 0,8. Generátor pracuje při standardních 1 500 ot./min., což je vhodné pro stabilní provoz profesionální dieselové elektrocentrály.
• Pohon zajišťuje čtyřválcový řadový motor Weichai WP2.3D33E200 o zdvihovém objemu 2,289 l. Jde o čtyřtaktní, přímo vstřikovaný, turbodmychadlem přeplňovaný a vodou chlazený dieselový motor se jmenovitým výkonem 30 kW. Elektrické startování pracuje s napětím 12 V a startérem o výkonu 3,5 kW.
• Bezkartáčový alternátor XINGNUO XND184J-1 využívá samobuzení a automatickou regulaci napětí AVR. Toto provedení pomáhá udržovat stabilní výstupní napětí při změnách zatížení. Alternátor je čtyřpólový a má třídu izolace H.
• Provoz generátoru se ovládá prostřednictvím digitálního řídicího panelu HGM4010N. Obsluha má k dispozici provozní displej, ukazatel hladiny paliva, hlavní vypínač, jistič a samostatné tlačítko nouzového zastavení. Hlavní jistič chrání generátor a připojené spotřebiče při přetížení, zkratu nebo jiné elektrické poruše.

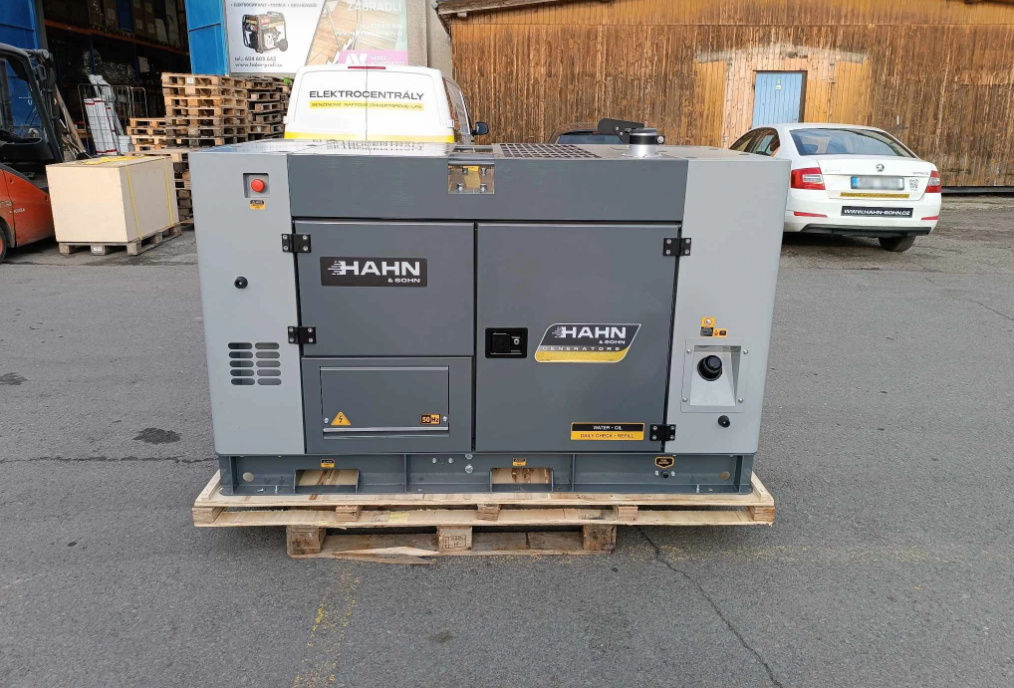

• Celá soustava je umístěna v uzavřeném odhlučněném krytu. Kryt omezuje šíření provozního hluku a současně chrání motor, alternátor a další vnitřní součásti. Udávaná hladina hluku činí 51 dB(A) ve vzdálenosti 7 m. Více servisních dveří umožňuje pohodlný přístup k motoru, alternátoru, filtrům, baterii a chladicímu systému.
• Pevný základový rám je vybaven otvory pro manipulaci vysokozdvižným vozíkem. Samostatné servisní vývody pro vypouštění motorového oleje a chladicí kapaliny usnadňují pravidelnou údržbu bez nutnosti složitého přístupu do vnitřního prostoru.

Zásuvky

Elektrocentrála HDE30SS3 standardně neobsahuje zásuvky ani připojovací kabely, ale je vybavena výstupním rozvaděčem. V případě potřeby lze centrálu upravit na míru a doplnit o vybrané zásuvky, jističe a kabelové vývody podle požadavků konkrétního provozu.

Poznámka: Zařízení je dodáváno připravené k použití – s olejovou a chladicí náplní, nabitou baterií a po provedeném provozním odzkoušení. Před prvním spuštěním doporučujeme prostudovat návod k použití, zkontrolovat hladiny provozních kapalin, stav baterie a celkový stav zařízení.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Jmenovitý výkon 24 kW / 30 kVA pro náročnější třífázové aplikace
• Záložní výkon až 26 kW / 32,5 kVA
• Čtyřválcový přeplňovaný motor Weichai
• Bezkartáčový alternátor s automatickou regulací napětí AVR
• Odhlučněný kryt s více servisními dveřmi
• Digitální ovládání, hlavní jistič a nouzové zastavení

TIP Z PRAXE

Při výběru výkonu nezapočítávejte pouze běžný příkon připojených zařízení. Motory, čerpadla, kompresory a další indukční spotřebiče mohou při rozběhu krátkodobě vyžadovat několikanásobně vyšší proud. Výkon generátoru, jištění a průřez kabelů proto doporučujeme před instalací konzultovat s kvalifikovaným elektrikářem.

KLÍČOVÉ VLASTNOSTI

• Třífázový dieselový generátor
• Jmenovitý výkon 30 kVA / 24 kW
• Záložní výkon 32,5 kVA / 26 kW
• Výstupní napětí 400/230 V
• Jmenovitý proud 43,5 A
• Frekvence 50 Hz
• Motor Weichai WP2.3D33E200
• Přímé vstřikování a přeplňování turbodmychadlem
• Kapalinové chlazení motoru
• Bezkartáčový alternátor s AVR
• Elektrické startování 12 V
• Digitální řídicí panel HGM4010N
• Hlavní jistič a tlačítko nouzového zastavení
• Uzavřený odhlučněný kryt
• Servisní dveře na obou stranách
• Ukazatel hladiny paliva
• Otvory pro manipulaci vysokozdvižným vozíkem
• Servisní vývody oleje a chladicí kapaliny
• Výstup prostřednictvím rozvaděče
• Možnost individuálního doplnění zásuvek a kabelových vývodů

POUŽITÍ / INSTALACE / OBSLUHA

Vhodné použití

Generátor lze využít například jako:

• záložní zdroj pro výrobní a provozní objekty,
• hlavní zdroj v místech bez elektrické přípojky,
• napájení staveb a montážních pracovišť,
• zdroj pro dílny a servisní provozy,
• napájení zemědělských objektů,
• zdroj energie pro čerpadla, motory a další třífázová zařízení.

Umístění a instalace

• Generátor umístěte na pevný, rovný a dostatečně únosný podklad.
• Zajistěte dostatečný přívod čistého vzduchu pro spalování a chlazení.
• Zabraňte opětovnému nasávání horkého vzduchu a výfukových plynů.
• Návod doporučuje zachovat odstup alespoň 1 m od stěn a 2 m od stropu.
• Výfukové plyny musí být bezpečně odváděny mimo obytné a pracovní prostory.
• Při instalaci uvnitř objektu je nutné zajistit odpovídající větrání a odvod spalin.
• Generátor i připojené spotřebiče musí být správně uzemněny.
• Elektrické zapojení a případné připojení k objektu musí provést kvalifikovaný elektrikář.

Před prvním spuštěním

• Prostudujte kompletní návod k použití.
• Zkontrolujte hladinu motorového oleje.
• Zkontrolujte hladinu chladicí kapaliny.
• Zkontrolujte množství paliva.
• Ověřte stav a připojení baterie.
• Zkontrolujte zařízení na případné úniky provozních kapalin.
• Ověřte dotažení spojů a stav kabeláže.
• Zkontrolujte, zda není blokovaný přívod a výstup vzduchu.
• Nastavte hlavní jistič do polohy OFF.
• Generátor spouštějte bez připojené zátěže.

Základní spuštění

1. Zkontrolujte připravenost generátoru a vypnutý hlavní jistič.
2. Zapněte napájení ovládacího panelu.
3. Spusťte motor pomocí elektrického startování.
4. Nechte motor několik minut běžet bez zatížení.
5. Zkontrolujte napětí, frekvenci a případná výstražná hlášení.
6. Zapněte hlavní jistič.
7. Připojujte jednotlivé spotřebiče postupně.
8. Během provozu kontrolujte provozní hodnoty, hluk, vibrace a případné úniky.

Zastavení generátoru

1. Postupně odpojte připojené spotřebiče.
2. Vypněte hlavní jistič.
3. Nechte generátor několik minut běžet bez zatížení.
4. Zastavte motor pomocí ovládacího panelu.
5. Nouzové tlačítko používejte pouze v případě skutečné nouze.

Manipulace a přeprava

• Pro manipulaci použijte otvory v rámu určené pro vysokozdvižný vozík nebo odpovídající zvedací body.
• Generátor nezvedejte za nevhodné části krytu.
• Během přepravy jej vždy pevně zajistěte proti pohybu.
• Se strojem nemanipulujte, pokud je motor v chodu.
• Hmotnost zařízení vyžaduje odpovídající manipulační techniku.
