Ložisko klikového hřídele (horní) – Hahn & Sohn HDE20SS3-DW

Detailní popis produktu

Hlavní ložiska klikového hřídele patří mezi nejvíce zatížené díly motoru — nesou celou hmotnost a dynamické síly rotujícího klikového hřídele a musí zajistit stálou mazací vrstvu oleje mezi hřídelem a blokem motoru. Opotřebení nebo poškození těchto ložisek se projeví charakteristickým klepáním motoru, poklesem tlaku oleje a v krajním případě může vést k zadření motoru.

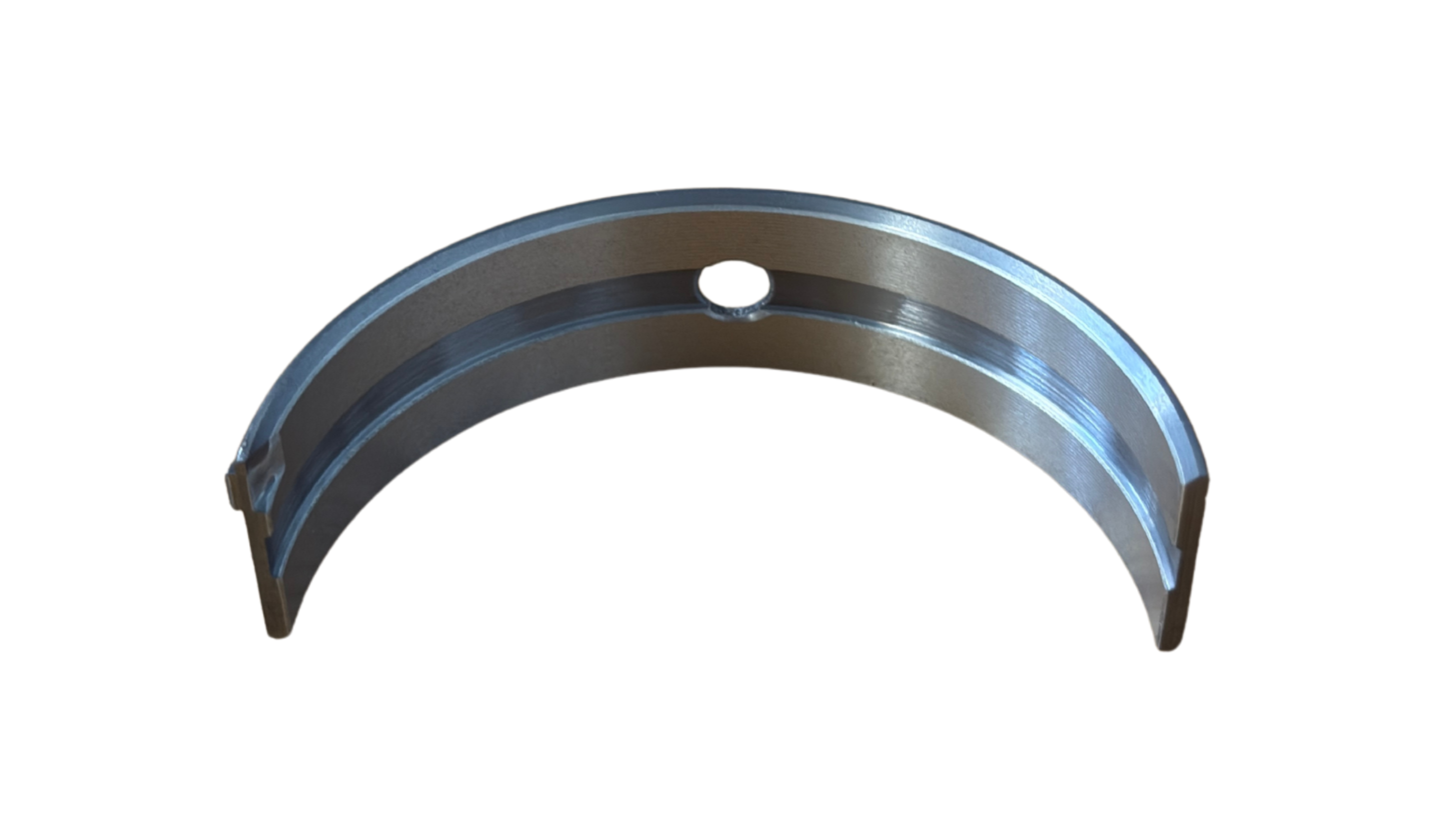

• Tato skořepina je horní polovina jednoho hlavního ložiska a je určena pro čtyřválcový diesel motor WEICHAI WP2.3D25E200, kterým je osazen generátor Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA). Ložisko má vrstvenou konstrukci (ocelové jádro s ložiskovou slitinou na vnitřní straně), mazací otvor pro průchod oleje z klikového hřídele a polohovací výstupek, který zajišťuje správné usazení a zabraňuje pootočení skořepiny v uložení.
• Při výměně hlavních ložisek je nezbytné vyměnit vždy celou sadu (horní i dolní skořepiny na všech pozicích), ne jen jednotlivý kus — nerovnoměrné opotřebení mezi starými a novými ložisky by vedlo k nerovnoměrnému zatížení klikového hřídele.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200 — díl navržený pro konkrétní uložení klikového hřídele
• Vrstvená konstrukce — odolnější vůči opotřebení než jednovrstvé provedení
• Nezbytný díl při generální opravě motoru — bez kvalitních ložisek hrozí opakovaná porucha nebo zadření motoru

TIP Z PRAXE

Před montáží nových ložiskových skořepin vždy zkontrolujte stav a rozměr čepů klikového hřídele (mikrometrem) — pokud jsou čepy opotřebené nebo poškrábané nad tolerancí, je nutné nechat klikový hřídel přebrousit a použít odpovídající podměrné ložiskové skořepiny, jinak nová ložiska rychle doslouží.

 KLÍČOVÉ VLASTNOSTI

• Typ: horní skořepina hlavního ložiska klikového hřídele
• Provedení: vrstvená konstrukce (ocelové jádro + ložisková slitina)
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)
• Mazací otvor pro průchod oleje
• Polohovací výstupek proti pootočení

POUŽITÍ / INSTALACE / OBSLUHA

1. Před zahájením práce odpojte generátor od napájení, vypusťte motorový olej a chladicí kapalinu.
2. Demontujte olejovou vanu a sejměte ložiskové víka hlavních ložisek klikového hřídele.
3. Vyjměte klikový hřídel a staré ložiskové skořepiny (horní i dolní).
4. Před montáží nových skořepin zkontrolujte a změřte čepy klikového hřídele.
5. Novou horní skořepinu usaďte do bloku motoru tak, aby polohovací výstupek zapadl do příslušné drážky, mazací otvor musí být vyrovnaný s olejovým kanálem.
6. Postupujte stejně u dolní skořepiny a ložiskového víka, dotáhněte na předepsaný utahovací moment.
7. Před spuštěním motoru doplňte olej a zkontrolujte volný chod klikového hřídele.

Montáž hlavních ložisek vyžaduje zkušenost se servisem spalovacích motorů a přesné měřicí nástroje — nedoporučujeme svépomocnou výměnu bez odborných znalostí.
