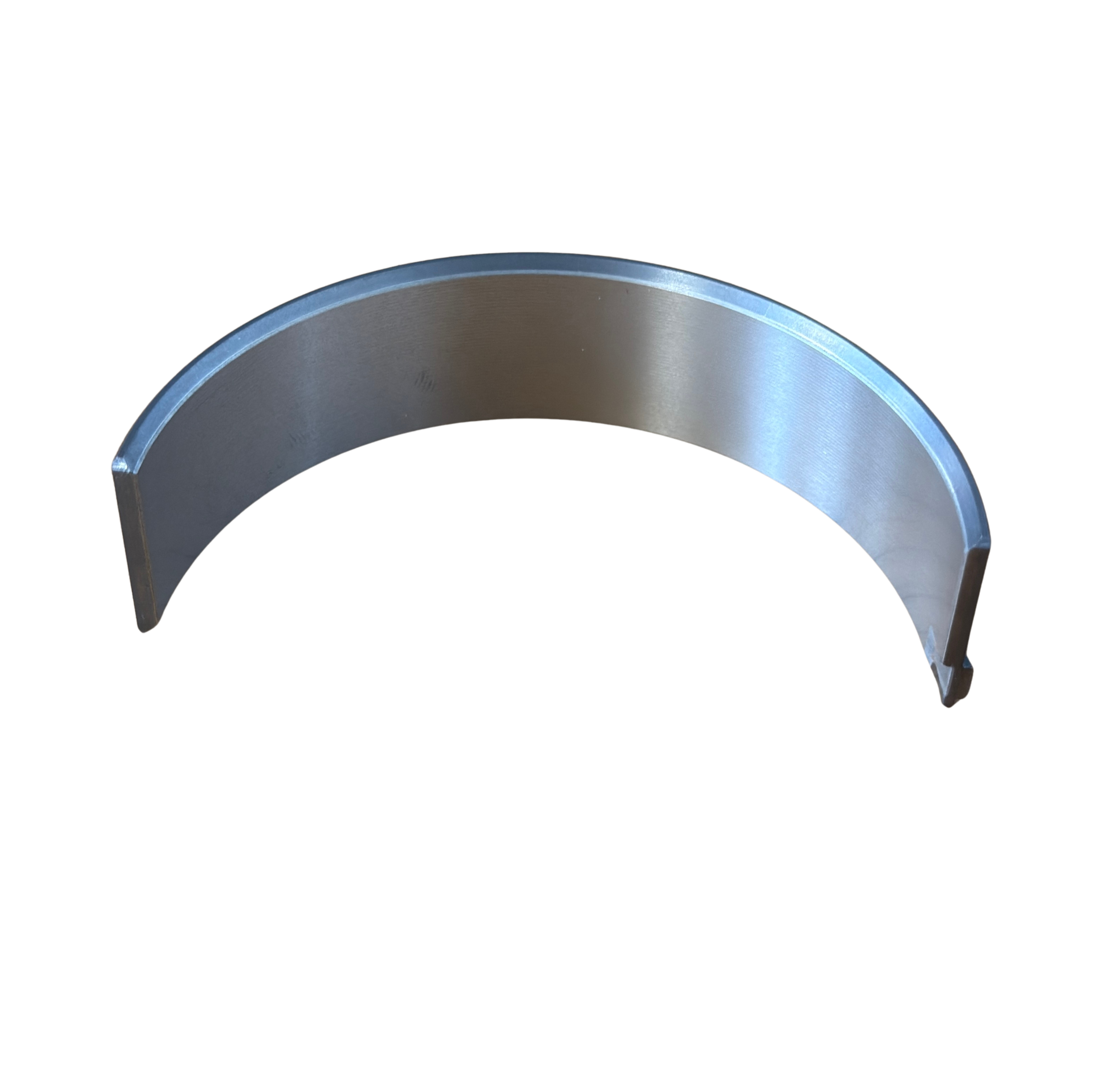

Ložisko klikového hřídele (spodní) – Hahn & Sohn HDE20SS3-DW

Spodní skořepina hlavního ložiska je montovaná do ložiskového víka (na rozdíl od horní skořepiny, která sedí přímo v bloku motoru) a společně s horní skořepinou tvoří kompletní kruhové uložení pro čep klikového hřídele. Na rozdíl od horní poloviny nemá mazací otvor — olej se do ložiska přivádí olejovým kanálem z horní strany, spodní skořepina slouží především k rovnoměrnému rozložení zatížení a udržení mazací vrstvy.

• Díl je určen pro čtyřválcový diesel motor WEICHAI WP2.3D25E200 (generátor Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA) a stejně jako horní skořepina má polohovací výstupek, který zajišťuje přesné usazení v ložiskovém víku a zabraňuje pootočení.
• Při výměně hlavních ložisek se spodní a horní skořepina vždy mění společně jako pár — nikdy jednotlivě.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200
• Doplňkový díl k horní skořepině — tvoří kompletní pár pro jedno hlavní ložisko
• Nezbytný díl při generální opravě motoru

TIP Z PRAXE

Horní a spodní skořepinu vždy měňte současně jako pár, i když je opotřebení nerovnoměrné — kombinace staré a nové skořepiny na jednom ložisku vede k nerovnoměrné mazací vůli a rychlejšímu opotřebení nového dílu.

KLÍČOVÉ VLASTNOSTI

• Typ: spodní skořepina hlavního ložiska klikového hřídele
• Provedení: vrstvená konstrukce (ocelové jádro + ložisková slitina)
• Bez mazacího otvoru (na rozdíl od horní skořepiny)
• Polohovací výstupek proti pootočení
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)

POUŽITÍ / INSTALACE / OBSLUHA

1. Postup demontáže/montáže je totožný s horní skořepinou (viz předchozí díl) — spodní skořepina se usazuje do ložiskového víka.
2. Polohovací výstupek musí zapadnout do drážky ve víku.
3. Víko s novou skořepinou namontujte zpět a dotáhněte na předepsaný utahovací moment.
4. Po montáži zkontrolujte volný chod klikového hřídele před doplněním oleje a spuštěním motoru.

Montáž vyžaduje zkušenost se servisem spalovacích motorů — nedoporučujeme svépomocnou výměnu bez odborných znalostí.
