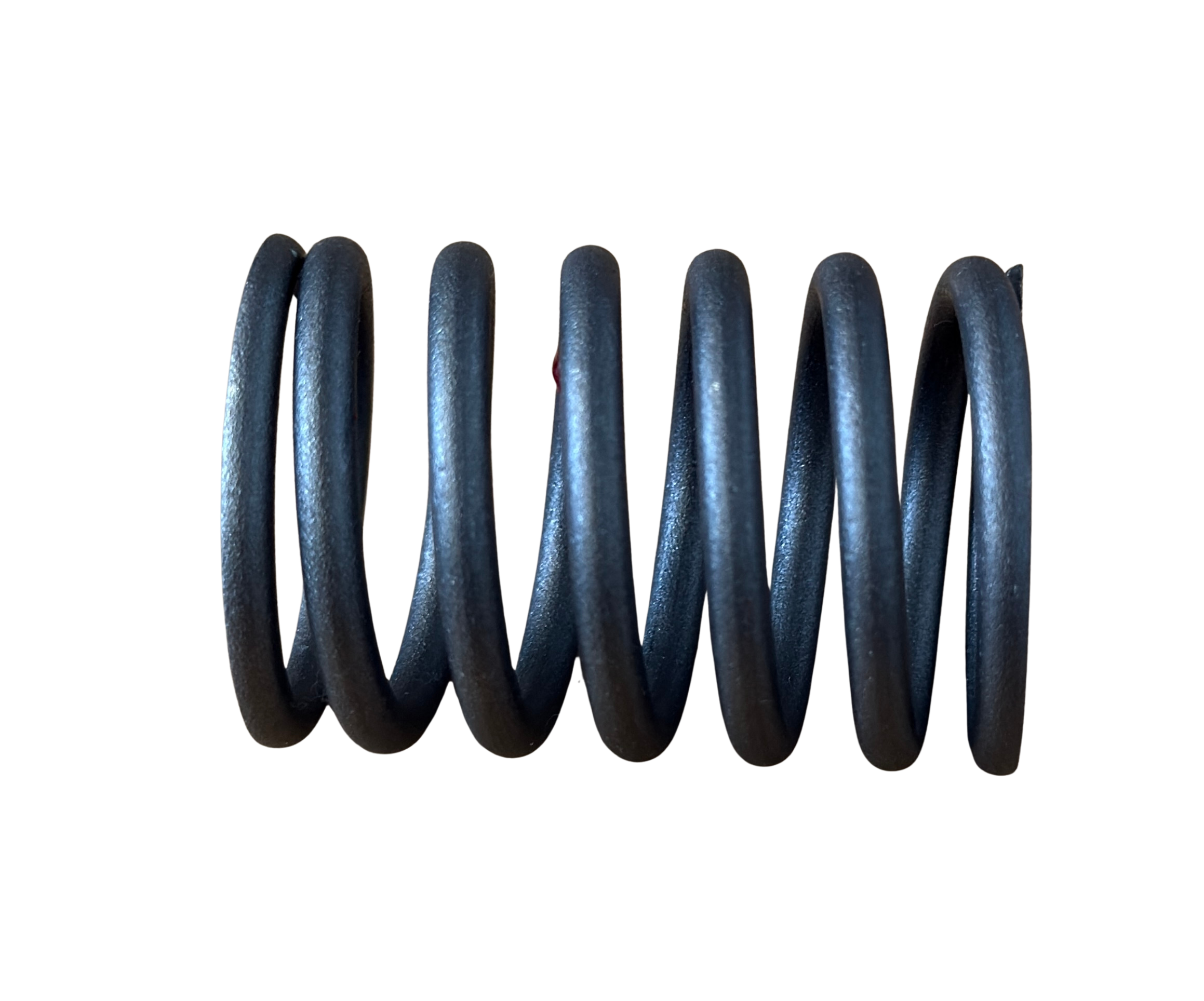

Vnější pružina ventilu – Hahn & Sohn HDE20SS3-DW

Ventilová pružina zajišťuje, že se ventil po otevření vačkovým hřídelem spolehlivě a včas uzavře zpět na sedlo — bez funkční pružiny by ventil "plaval" a motor by ztrácel kompresi a výkon, v krajním případě by mohlo dojít ke kolizi ventilu s pístem.

• Tento motor používá dvojité pružiny (vnější a vnitřní), což je běžné konstrukční řešení u výkonnějších motorů — kombinace dvou pružin s různou tuhostí zajišťuje stabilnější chod ventilu při vysokých otáčkách a rovnoměrnější rozložení síly než jedna velká pružina. Tento díl je vnější pružina ze dvojice.
• Díl je určen pro čtyřválcový diesel motor WEICHAI WP2.3D25E200 (generátor Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA).

 PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200
• Nezbytný díl při generální opravě ventilového rozvodu

TIP Z PRAXE

Při výměně vždy měňte vnější i vnitřní pružinu společně jako pár na dané pozici, i když jedna z nich vypadá vizuálně v pořádku — jsou navržené tak, aby spolupracovaly s konkrétní tuhostí obou pružin současně, a kombinace staré a nové pružiny by narušila správné silové působení na ventil.

KLÍČOVÉ VLASTNOSTI

• Typ: vnější pružina ventilu (součást dvojité pružiny)
• Materiál: ocel (pružinová)
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)

POUŽITÍ / INSTALACE / OBSLUHA

1. Demontujte hlavu motoru a ventilový rozvod dle servisního postupu.
2. Vhodným stahovákem stlačte pružiny, uvolněte pojistnou sponu a vyjměte talířek, vnější i vnitřní pružinu.
3. Před montáží nové pružiny zkontrolujte vizuálně, zda není zdeformovaná, prasklá nebo zkorodovaná.
4. Nasaďte vnitřní i vnější pružinu společně, talířek a zajistěte pojistnou sponou.

Montáž vyžaduje stahovák ventilových pružin a zkušenost se servisem ventilového rozvodu.
