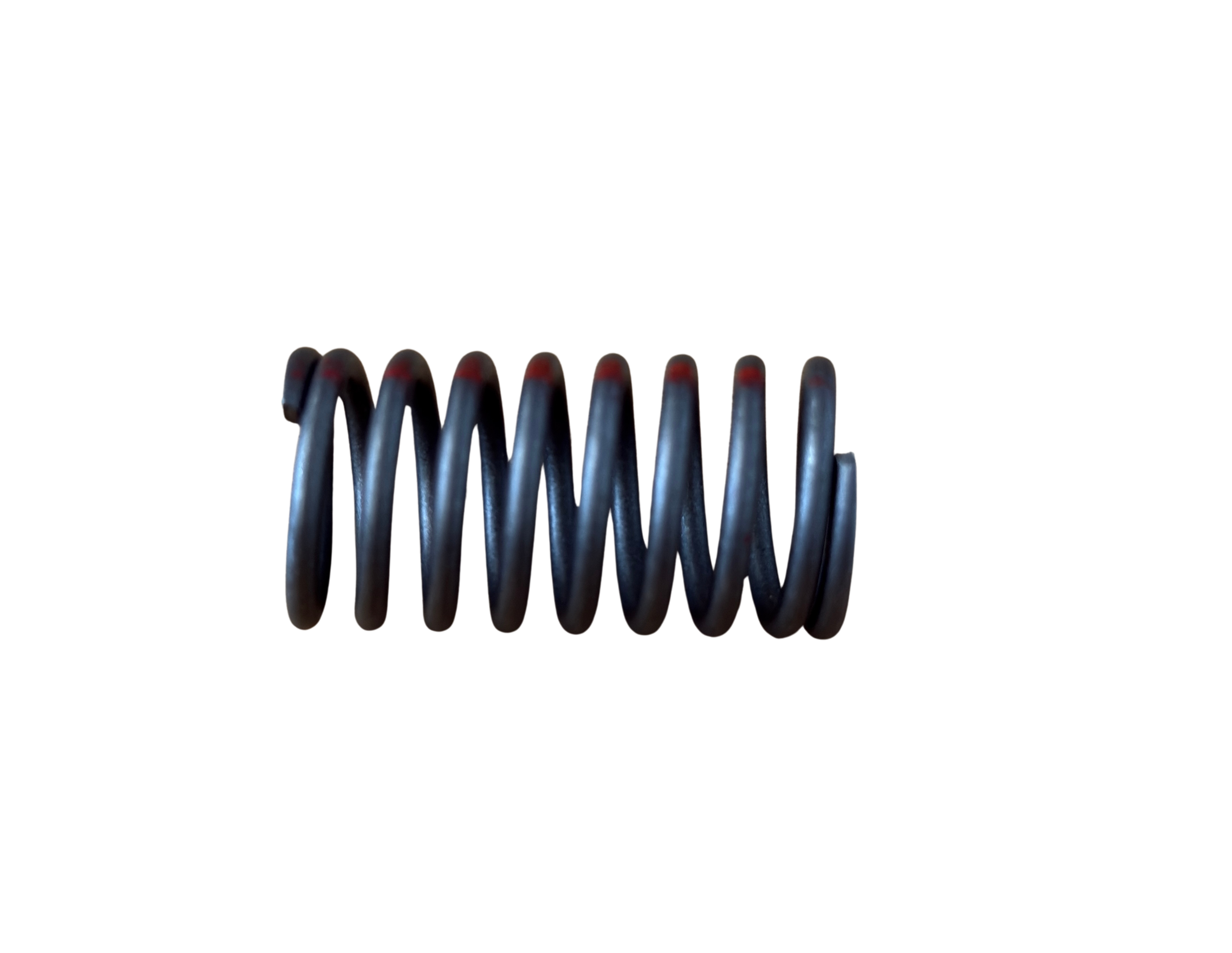

Vnitřní pružina ventilu – Hahn & Sohn HDE20SS3-DW

Tento motor používá dvojité pružiny ventilu (vnější a vnitřní), což je běžné konstrukční řešení u výkonnějších motorů — kombinace dvou souosých pružin s různou tuhostí a průměrem zajišťuje stabilnější chod ventilu při vysokých otáčkách a rovnoměrnější rozložení síly než jedna velká pružina. Vnitřní pružina má menší průměr a je umístěná souose uvnitř vnější pružiny.

• Díl je určen pro čtyřválcový diesel motor WEICHAI WP2.3D25E200 (generátor Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA).

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200
• Nezbytný díl při generální opravě ventilového rozvodu

TIP Z PRAXE

Vždy měňte vnitřní i vnější pružinu společně jako pár na dané pozici, i když jedna z nich vypadá vizuálně v pořádku — jsou navržené tak, aby spolupracovaly s konkrétní kombinací tuhosti obou pružin současně.

KLÍČOVÉ VLASTNOSTI

• Typ: vnitřní pružina ventilu (součást dvojité pružiny)
• Materiál: ocel (pružinová)
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)

POUŽITÍ / INSTALACE / OBSLUHA

1. Demontujte hlavu motoru a ventilový rozvod dle servisního postupu.
2. Vhodným stahovákem stlačte pružiny, uvolněte pojistnou sponu a vyjměte talířek, vnější i vnitřní pružinu.
3. Před montáží nové pružiny zkontrolujte vizuálně, zda není zdeformovaná, prasklá nebo zkorodovaná.
4. Nasaďte vnitřní pružinu, poté vnější pružinu souose kolem ní, talířek a zajistěte pojistnou sponou.

Montáž vyžaduje stahovák ventilových pružin a zkušenost se servisem ventilového rozvodu.
