Vzduchový filtr pro naftové elektrocentrály Hahn & Sohn HDE 15000EA3, HDE 15000SA3 a HDE 18000SA3

Vzduchový filtr je první obranná linie motoru. Dieselový agregát nasaje během provozu obrovský objem vzduchu a všechen prach, který se do něj dostane, působí jako brusivo na stěny válců, pístní kroužky a vstřikovací soustavu. Právě proto je vzduchový filtr u stacionárních strojů, které často pracují v prašném prostředí na stavbách nebo v zemědělství, jedním z nejdůležitějších spotřebních dílů.

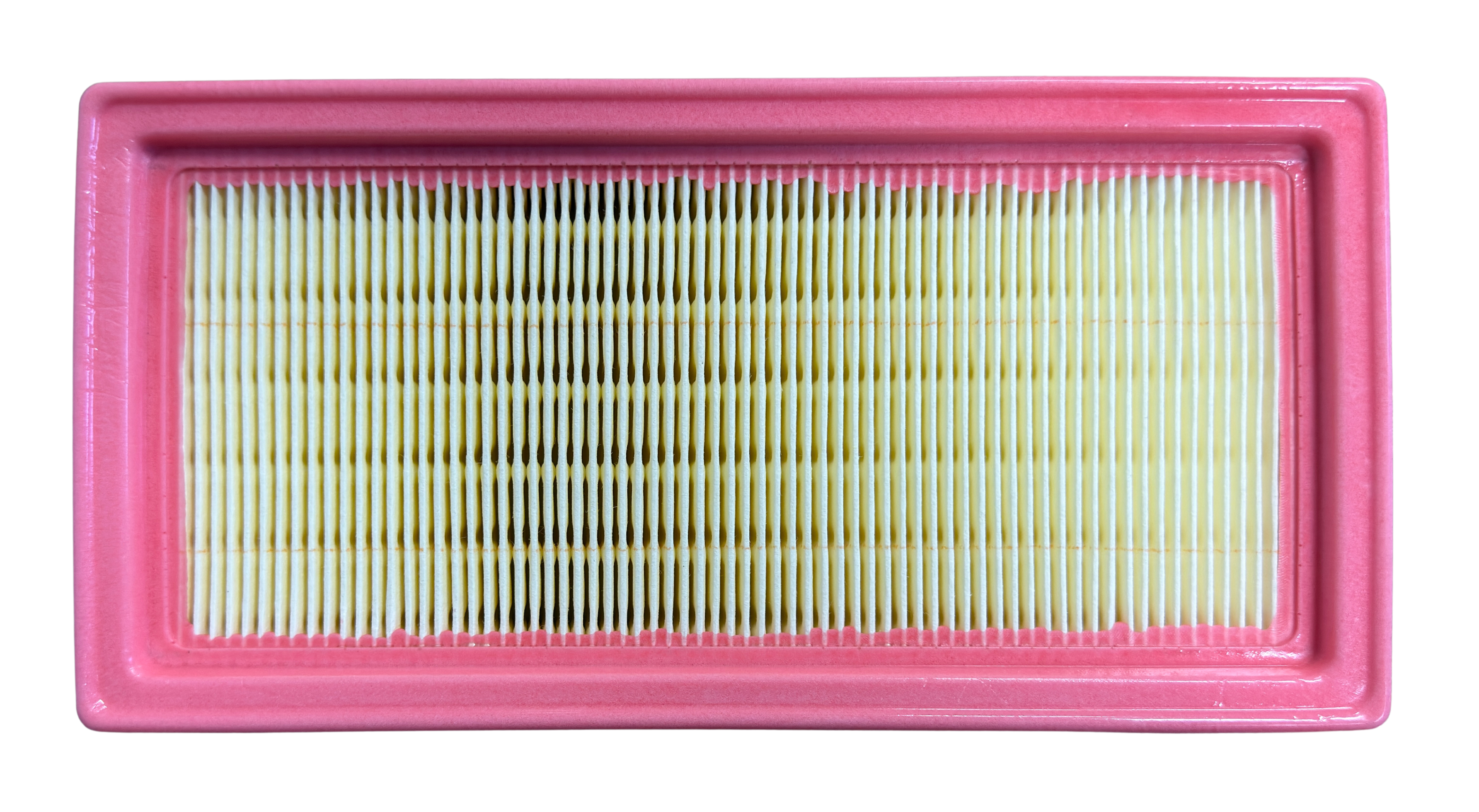

• Filtr má plochý deskový tvar se skládaným filtračním papírem ve velké ploše. Skládání papíru do harmoniky zvětšuje filtrační plochu bez nároku na zástavbový prostor, takže filtr zachytí více nečistot, než by odpovídalo jeho vnějším rozměrům. Po obvodu je plastový rám s těsnicí dosedací plochou, který zajišťuje, že veškerý nasávaný vzduch projde filtračním médiem a neobejde ho po okraji.
• Filtr je určený pro tři modely naftových elektrocentrál Hahn & Sohn. HDE 15000EA3 a HDE 15000SA3 mají dvouválcový motor o objemu 997 cm³ s výkonem 11-12 kW, liší se pouze provedením, tedy otevřeným rámem proti odhlučněnému krytu. HDE 18000SA3 má dvouválcový motor o objemu 1247 cm³ s výkonem 14-15 kW. Všechny tři pracují při 3000 otáčkách za minutu na naftu podle normy EN 590.
• Zanesený filtr se projeví poklesem výkonu, zvýšenou spotřebou a kouřením motoru. Při provozu v prašném prostředí je vhodné kontrolovat jeho stav častěji, než udává běžný servisní interval.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Jeden filtr pro tři modely - HDE 15000EA3, HDE 15000SA3 i HDE 18000SA3
• Velká filtrační plocha díky skládanému papíru
• Plastový rám s těsnicí plochou - zabraňuje obtékání filtru nefiltrovaným vzduchem
• Zásadní ochrana motoru - chrání válce, písty i vstřikovací soustavu před prachem

TIP Z PRAXE

Filtr nevyklepávejte ani nevyfoukávejte stlačeným vzduchem zvenčí dovnitř. Tlakový vzduch protrhne jemnou strukturu papíru, a i když filtr pak vypadá čistě, prach jím projde dál do motoru. Pokud potřebujete filtr provizorně zbavit hrubých nečistot, vyklepejte ho jen lehce o dlaň a při nejbližší příležitosti vyměňte za nový.

KLÍČOVÉ VLASTNOSTI

• Typ: vzduchový filtr, plochý deskový
• Filtrační médium: skládaný filtrační papír
• Rám: plastový, s těsnicí dosedací plochou po celém obvodu
• Určeno pro: naftové elektrocentrály Hahn & Sohn
• Kompatibilita: HDE 15000EA3, HDE 15000SA3, HDE 18000SA3
• Motory: dvouválec 997 cm³ (11-12 kW) a 1247 cm³ (14-15 kW), 3000 ot/min

POUŽITÍ / INSTALACE / OBSLUHA

1. Elektrocentrálu vypněte a nechte motor vychladnout.
2. Otevřete kryt filtrační skříně a vyjměte starý filtr.
3. Vnitřek filtrační skříně vytřete vlhkým hadrem, aby v ní nezůstal usazený prach. Nikdy nevyfoukávejte skříň stlačeným vzduchem se vsazeným filtrem.
4. Nový filtr vložte tak, aby těsnicí rám doléhal po celém obvodu a nikde se nekrabatil.
5. Uzavřete kryt a zkontrolujte, že dosedá rovnoměrně a drží.
6. Datum výměny si zapište do servisní dokumentace stroje, ideálně spolu se stavem motohodin.

Elektrocentrálu nikdy neprovozujte bez vzduchového filtru ani s poškozeným filtrem. I krátký provoz bez filtrace znamená vniknutí prachu do válců a trvalé poškození motoru.
