Digitální voltmetr HJ-301E pro Könner & Söhnen KS 9100HDE

Displej na ovládacím panelu je jediný zdroj informací o tom, co elektrocentrála skutečně dodává. Bez funkčního ukazatele nepoznáte, jestli generátor drží správné napětí a frekvenci, ani kolik má odpracovaných hodin, což je zásadní údaj pro plánování servisních intervalů, například výměny oleje a filtrů.

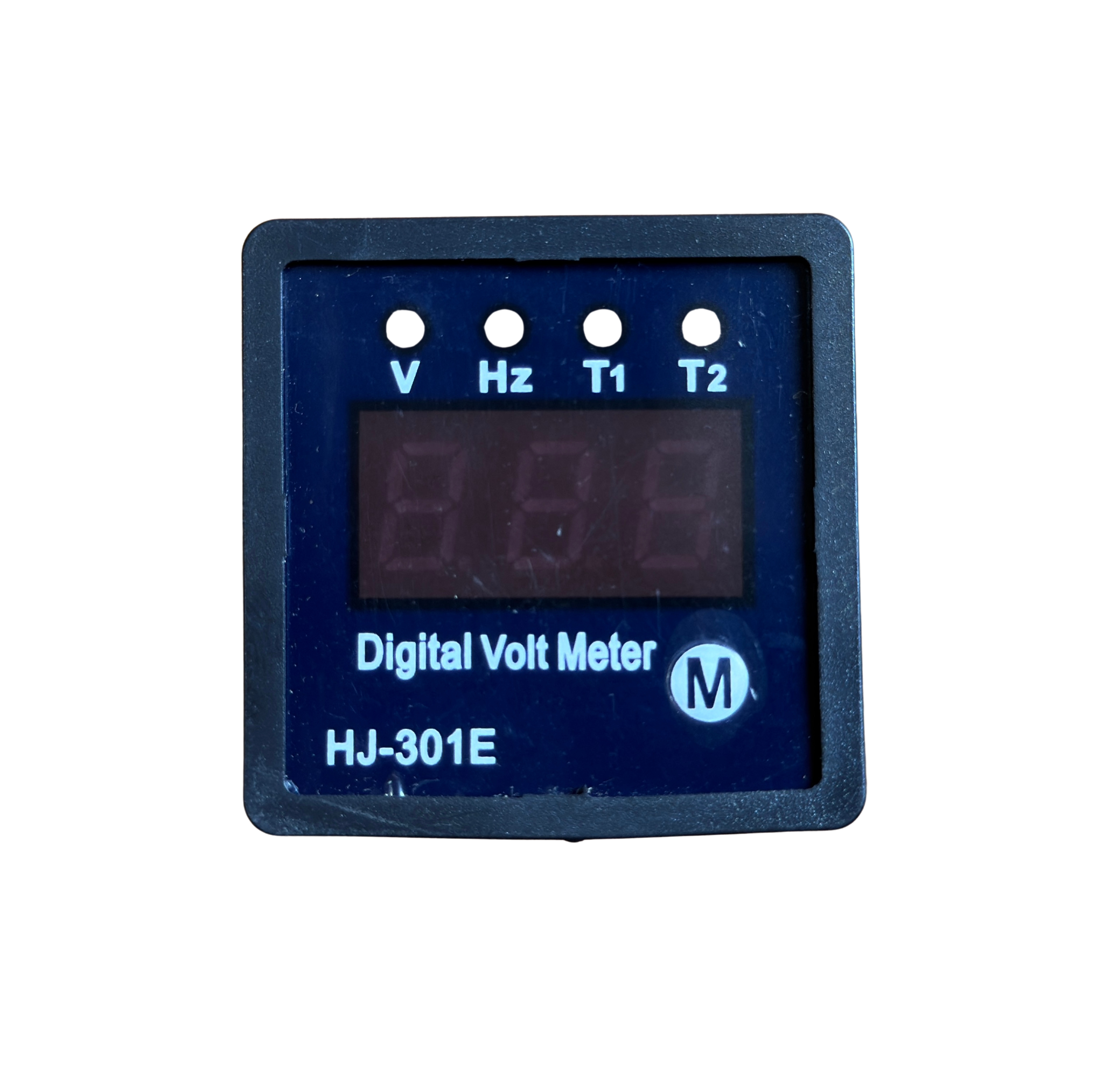

• Přístroj má tři a půl místný LED displej a čtyři kontrolky, které ukazují, jaká hodnota je právě zobrazená: V pro napětí, Hz pro frekvenci a T1 a T2 pro počítadla provozních hodin.
• Pracovní rozsah přístroje je 220 V / 380 V, takže pokrývá jednofázový i třífázový režim. To odpovídá elektrocentrále KS 9100HDE, která díky systému přepínání fází pracuje jak v režimu 230 V, tak 400 V, a dodává 6,5 kW maximálně při 230 V a 7,5 kW maximálně při 400 V z osmnáctikoňového dieselového motoru podle normy EURO V.
• Připojení řeší jeden dvoupinový konektor na zadní straně, takže výměna nevyžaduje pájení ani zásah do kabeláže. Přístroj se vsazuje do čtvercového výřezu v panelu.

PROČ SI HO ZÁKAZNÍCI VYBÍRAJÍ

• Přesná shoda s KS 9100HDE včetně rozsahu 220 V / 380 V
• Tři údaje na jednom displeji - napětí, frekvence a provozní hodiny
• Dvoupinový konektor - výměna bez pájení a bez zásahu do kabeláže
• Motohodiny pro plánování servisu - bez nich není jak sledovat interval výměny oleje a filtrů

TIP Z PRAXE

Než starý displej vyhodíte, opište si z něj stav provozních hodin a poznamenejte ho do servisní dokumentace stroje. Nový přístroj začíná počítat od nuly a bez zapsané hodnoty ztratíte přehled o skutečném počtu odpracovaných hodin, tedy i o tom, kdy má stroj nárok na další servis.

KLÍČOVÉ VLASTNOSTI

• Typ: digitální panelový ukazatel pro elektrocentrálu
• Model: HJ-301E
• Zobrazované hodnoty: napětí (V), frekvence (Hz), provozní hodiny (T1, T2)
• Pracovní rozsah: 220 V / 380 V
• LED displej se čtyřmi kontrolkami zobrazované hodnoty
• Připojení: dvoupinový konektor na zadní straně
• Montáž: vsazení do čtvercového výřezu v ovládacím panelu
• Kompatibilita: Könner & Söhnen KS 9100HDE

POUŽITÍ / INSTALACE / OBSLUHA

1. Elektrocentrálu vypněte, odpojte od zátěže a odpojte kabel od akumulátoru, aby byl panel bez napětí.
2. Opište si stav provozních hodin ze starého displeje do servisní dokumentace.
3. Demontujte kryt ovládacího panelu a odpojte dvoupinový konektor od starého displeje.
4. Vyjměte starý přístroj z výřezu v panelu a na jeho místo vsaďte nový.
5. Zapojte dvoupinový konektor, zkontrolujte, že drží v zámku.
6. Namontujte kryt panelu, připojte akumulátor a po nastartování zkontrolujte, že se hodnoty zobrazují a přepínají.

Práce na ovládacím panelu se provádí pouze na odpojeném stroji. Panel elektrocentrály je pod síťovým napětím, které je životu nebezpečné. Pokud si nejste jistí, přenechte výměnu servisnímu technikovi.
